XLPE Bertebat PVC Bersarung Kabel MV SWA

Anda boleh memilih Beida Group sebagai pengilang dan pembekal XLPE Insulated PVC Sheathed SWA MV Cable. Oleh kerana perlindungan perisai dawai keluli mereka, kabel mempunyai kelebihan teras kekuatan tegangan yang kuat dan rintangan yang baik terhadap daya mekanikal luaran. Ia sesuai untuk senario yang memerlukan kekuatan tegangan, seperti ketinggian jatuh tinggi dan pemasangan menegak. Kabel ini boleh digunakan untuk penghantaran kuasa dalam rangkaian penghantaran dan pengedaran atau pemasangan industri.

Hantar Pertanyaan

Penerangan Produk

Beida Group mempunyai lebih 30 tahun pengalaman untuk menawarkan XLPE Insulated PVC Sheathed SWA MV Cable, kami boleh menjadi pengilang dan pembekal anda, menawarkan perkhidmatan tersuai.

Struktur Produk

Xlpe Insulated Pvc Sheathed Swa Mv Cable

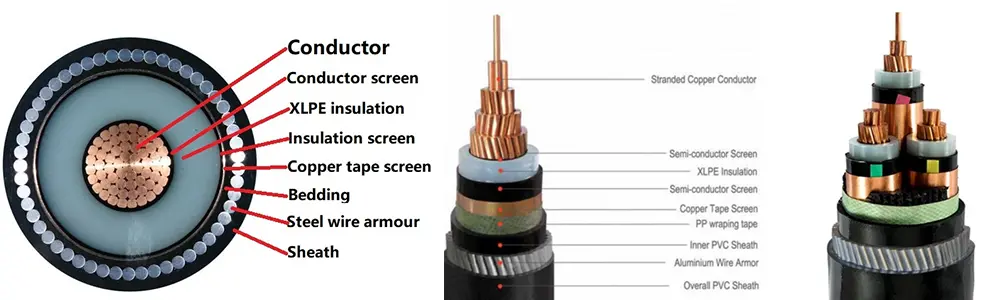

Kabel MV SWA Bersarung PVC Bertebat XLPE terdiri daripada konduktor tembaga T1R, penebat XLPE, pita pembalut PVC Perisai wayar keluli dan sarung PVC.

Konduktor: Konduktor Kuprum atau Aluminium , dirian bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008.

Penebat: Penebat polietilena berkait silang，Ketebalan penebat, sifat bahan hendaklah mengikut IEC 60502-2 dan GB/T 12706.2，GB/T 12706.3.

Perisai konduktor: Perisai konduktor hendaklah terdiri daripada bahan bukan logam semikonduktor tersemperit, yang harus diikat rapat pada penebat.

Perisai penebat: Perisai penebat hendaklah terdiri daripada gabungan lapisan semikonduktif bukan logam dan lapisan logam. Setiap teras wayar berpenebat hendaklah disemperit terus dengan lapisan semikonduktif bukan logam yang diikat rapat pada teras wayar berpenebat atau boleh dikupas. Kemudian, lapisan perisai logam hendaklah bertindih dan dililitkan pada lapisan semikonduktif bukan logam, dan ia hendaklah mematuhi peruntukan IEC 60502-2, GB/T 12706.2, dan GB/T 12706.3. Penutup dalam: Penutup dalam hendaklah tersemperit. Bahan hendaklah sesuai untuk suhu operasi kabel dan serasi dengan bahan penebat.

Perisai wayar keluli: Dalam kabel berbilang teras, perisai hendaklah digunakan pada penutup dalam yang mematuhi wayar keluli . Kabel teras tunggal untuk digunakan pada a.c. sistem hendaklah terdiri daripada wayar keluli bukan magnet.

Sarung luar: Sarung PVC， Ketebalan sarung, sifat material hendaklah mengikut IEC 60502.2 dan GB/T 12706.

Kabel kalis api: Bahan sarung luar PVC kalis api hendaklah digunakan. Gred kalis api boleh dikelaskan kepada tiga kategori: Tandan A, B dan C.

Parameter prestasi

Voltan terkadar: 3.6/6 kV hingga 18/30 kV; 26/35 kV

Voltan ujian: Voltan ujian kekerapan kuasa hendaklah 3.5U0, dan ujian hendaklah berlangsung selama 5 minit tanpa sebarang kerosakan.

voltan terkadar U0/U	voltan maksimum Um	voltan ujian KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Suhu operasi maksimum konduktor: 90 ºC

Suhu litar pintas: +250 ºC

ketebalan penebat:

voltan terkadar U0/U	ketebalan penebat:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Perbandingan antara wayar keluli berperisai (YJV32, CU/XLPE/PVC/SWA/PVC) dan pita keluli berperisai (YJV22, CU/XLPE/PVC/STA/PVC) kabel kuasa voltan sederhana

projek	Perisai dawai keluli halus	Perisai pita keluli dua kali (pembungkus celah)	perbezaan teras
Sifat mekanikal teras	Kekuatan tegangan yang luar biasa, kekuatan mampatan sederhana, dan fleksibiliti yang baik	Kekuatan mampatan tinggi, kekuatan tegangan rendah, dan prestasi lenturan purata	Kabel kuasa berperisai dawai keluli mempunyai kekuatan tegangan yang tinggi; kabel kuasa berperisai pita keluli mempunyai kekuatan mampatan yang sangat baik
kaedah meletakkan	Menegak, penurunan tinggi, bawah air, atas, rentang besar	Pengebumian terus, saluran, terowong (persekitaran tegangan rendah)
tumpuan perlindungan	Ia tahan terhadap kerosakan tegangan dan hentaman, dan mempunyai kelembapan dan rintangan kakisan yang baik	Tahan terhadap tekanan berat, tusukan oleh objek tajam, dan digigit oleh tikus	YJV32 sesuai untuk beban dinamik, manakala YJV22 sesuai untuk beban statik
Proses dan Kos	Proses perisai dawai keluli halus adalah rumit, kos bahannya tinggi, dan harga keseluruhannya lebih tinggi	Teknologi perisai pita keluli adalah matang dan kos yang agak rendah	Apabila belanjawan terhad dan tiada permintaan tegangan, YJV22 lebih diutamakan
jejari lentur	Agak lebih kecil (disebabkan oleh fleksibiliti yang baik pada helai dawai keluli)	Agak lebih besar (balutan pita keluli terdedah kepada meledingkan)	YJV32 lebih mudah disesuaikan untuk diletakkan dalam ruang terkurung

Cadangan pemilihan:

1. Jika senario terutamanya melibatkan tekanan menahan (seperti pengebumian terus, terowong utiliti bawah tanah), dan tiada daya tegangan yang ketara atau ketinggian jatuh tinggi, perisai pita keluli (YJV22, CU/XLPE/PVC/STA/PVC) disyorkan untuk keberkesanan kos yang lebih tinggi.

2. Jika peletakan menegak, rentang besar, ketinggian bawah air atau ketinggian jatuh tinggi terlibat, dan daya tegangan paksi perlu ditahan, perisai dawai keluli (YJV32, CU/XLPE/PVC/SWA/PVC) harus diutamakan untuk memastikan keselamatan operasi jangka panjang.

3. Kedua-duanya mesti sepadan dengan tahap voltan sistem voltan sederhana, keratan rentas konduktor, dan keperluan perlindungan persekitaran peletakan (keperluan khas seperti rintangan kakisan dan kalis api boleh disesuaikan tambahan).
