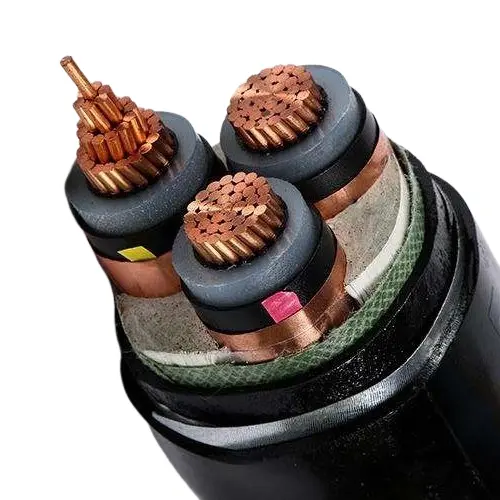

XLPE Bertebat PVC Bersarung Kabel MV STA

Kabel STA MV Bersarung PVC Bertebat XLPE yang ditawarkan oleh pembekal profesional, Beida, menggunakan polietilena bersilang (XLPE) sebagai bahan penebat, yang mempunyai sifat elektrik yang sangat baik, rintangan haba dan rintangan penuaan. Digabungkan dengan sarung luar polivinil klorida (PVC), ia meningkatkan lagi perlindungan terhadap kelembapan, kakisan kimia dan lelasan fizikal. Lapisan perisai pita keluli menyediakan kabel dengan rintangan mampatan dan hentaman yang tinggi, membolehkannya menyesuaikan diri dengan pelbagai persekitaran peletakan seperti pengebumian terus, terowong dan saluran paip. Ia amat sesuai untuk kaedah pemasangan yang tidak memerlukan perlindungan saluran tambahan dan boleh terus ditanam di bawah tanah.

Dari segi tahap voltan, produk meliputi pelbagai spesifikasi yang biasa digunakan seperti 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV dan 26/35KV, yang boleh memenuhi keperluan senario penghantaran dan pengagihan kuasa voltan sederhana yang berbeza. Reka bentuk struktur kabel adalah ketat, mematuhi piawaian kebangsaan yang berkaitan, dan mempunyai kestabilan operasi jangka panjang dan margin keselamatan yang baik.

Permohonan:

Kabel kuasa berperisai pita keluli bertebat silang bertebat, bersarung PVC, pita keluli digunakan terutamanya dalam pengagihan kuasa bandar, grid kuasa luar bandar, kuasa perlombongan dan sistem transit rel kerana perlindungan pita kelulinya. Ia digunakan untuk menyambung peralatan seperti pencawang, kabinet agihan, transformer, dan penjana. Kabel jenis ini sesuai untuk penghantaran kuasa dalam rangkaian pengagihan kuasa atau pemasangan industri. Ia boleh ditanam terus di bawah tanah atau dipasang di parit kabel atau dulang kabel. Kabel boleh menahan tekanan tertentu tetapi bukan daya tegangan.

Struktur Produk

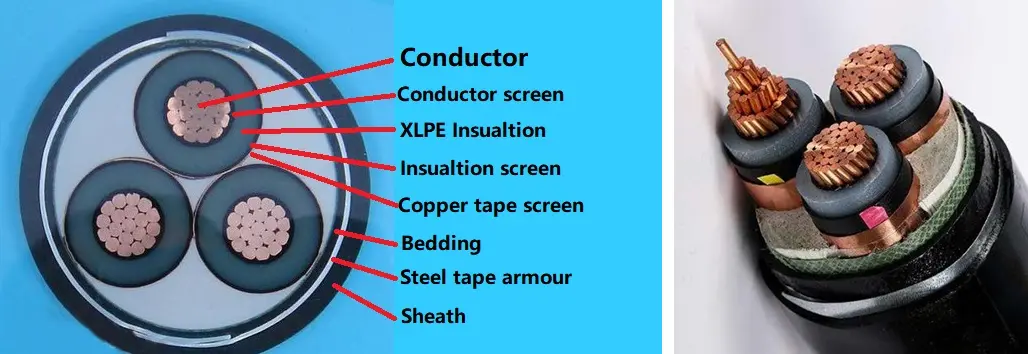

Kabel STA MV Bersarung PVC Bertebat XLPE terdiri daripada konduktor tembaga T1R, penebat XLPE, pita pembalut PVC Perisai pita keluli dan sarung PVC.

Konduktor: Konduktor Kuprum atau Aluminium , dirian bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008.

Penebat: Penebat polietilena berkait silang，Ketebalan penebat, sifat bahan hendaklah mengikut IEC 60502-2 dan GB/T 12706.2，GB/T 12706.3.

Perisai konduktor: Perisai konduktor hendaklah diperbuat daripada bahan bukan logam separa konduktif tersemperit, dan bahan separa konduktif tersemperit hendaklah diikat rapat pada penebat.

Perisai penebat: Perisai penebat hendaklah terdiri daripada gabungan lapisan separa konduktif bukan logam dan lapisan logam. Lapisan separa konduktif bukan logam yang diikat rapat pada teras penebat atau boleh dikupas hendaklah diekstrusi terus ke setiap teras berpenebat. Kemudian, lapisan pelindung logam hendaklah dibalut di sekeliling lapisan separa konduktif bukan logam. Ia harus mematuhi peruntukan IEC 60502-2, GB/T 12706.2 dan GB/T 12706.3.

Penutup dalam: Penutup dalam hendaklah tersemperit. Bahan hendaklah sesuai untuk suhu operasi kabel dan serasi dengan bahan penebat.

Perisai pita keluli: Dalam kabel berbilang teras, perisai hendaklah digunakan pada penutup dalam yang mematuhi pita keluli berganda. Kabel teras tunggal untuk digunakan pada a.c. sistem hendaklah terdiri daripada pita keluli bukan magnet.

Sarung luar: Sarung PVC， Ketebalan sarung, sifat material hendaklah mengikut IEC 60502.2 dan GB/T 12706.

Kabel kalis api: Bahan sarung luar PVC kalis api hendaklah digunakan. Gred kalis api boleh dikelaskan kepada tiga kategori: Tandan A, B dan C.

Parameter prestasi

Voltan berkadar: 3.6/6 kV hingga 18/30 kV; 26/35 kV

Voltan ujian: Voltan ujian kekerapan kuasa hendaklah 3.5U0, dan ujian hendaklah berlangsung selama 5 minit tanpa kerosakan.

Suhu operasi maksimum konduktor: 90 ºC

Suhu litar pintas: +250 ºC

Ketebalan penebat:

Ujian kabel

Ujian kabel rutin termasuk: 1) Ujian rintangan DC konduktor, memerlukan rintangan DC pada 20ºC untuk mematuhi keperluan GB/T 3956-2008 dan IEC 60228; 2) Ujian voltan AC, berterusan pada voltan 3.5U0 selama 5 minit, tidak sepatutnya berlaku kerosakan; 3) Ujian nyahcas separa, dijalankan mengikut GB/T 3048.12, tiada nyahcas yang boleh dikesan melebihi 10pC harus dihasilkan pada voltan 1.73U0, dan sensitiviti ujian harus mencapai 10pC atau lebih tinggi.

Ujian pensampelan terutamanya termasuk: 1) Pemeriksaan struktur konduktor, yang hendaklah mematuhi keperluan GB/T 3956-2008 dan IEC 60228; 2) Dimensi struktur penebat, lapisan dalam, perisai pita keluli dan sarung hendaklah memenuhi keperluan IEC 60502.2, GB/T 12706.2-2020 dan GB/T 12706.3-2020; 3) Ujian pemanjangan terma, yang hendaklah dijalankan mengikut GB/T 2951.21-2008 dan Bab 9 IEC 60811-2-1, dan hasilnya hendaklah mematuhi piawaian yang sepadan.

Ujian jenis meliputi perkara berikut: sifat mekanikal dan fizikal serta sifat elektrik penebat dan sarung mesti memenuhi keperluan IEC 60502.2, GB/T 12706.2-2020 dan GB/T 12706.3-2020; ujian pembakaran kabel tunggal hendaklah mematuhi peruntukan GB/T 19666-2019 dan IEC 60332; ujian kalis api yang digabungkan juga harus memenuhi keperluan GB/T 19666-2019 dan IEC 60332.

Syarat pemasangan produk:

Suhu persekitaran semasa pemasangan kabel

Untuk kabel kuasa dengan penebat etilena berkait silang dan sarung PVC, suhu ambien tidak boleh lebih rendah daripada 0°C semasa pemasangan.

Jejari lentur minimum semasa pemasangan kabel

Pembungkusan & Penghantaran

Butiran Pembungkusan:

Ia ditentukan oleh kuantiti dan keperluan yang anda beli. Boleh dirunding.

Pelabuhan: Pelabuhan Tianjin

Penghantaran: Melalui Laut, Melalui Udara, Dengan ekspres.
