Kabel Fotovoltaik Diperakui TUV

Tianjin Beida, pengilang profesional dan pembekal Kabel Fotovoltaik Bertauliah TUV, telah terlibat secara mendalam dalam industri kabel selama beberapa dekad. Dengan sistem R&D dan pengeluaran yang lengkap serta kawalan kualiti yang ketat, ia menyediakan penyelesaian penghantaran tenaga yang boleh dipercayai untuk sistem penjanaan kuasa fotovoltaik. Kabel fotovoltaiknya direka khusus untuk menyambungkan modul fotovoltaik di dalam dan di luar bangunan, dan lebih sesuai untuk senario kompleks dengan keperluan prestasi mekanikal yang tinggi dan keadaan iklim yang keras, mengimbangi kestabilan dan ketahanan untuk membantu sistem fotovoltaik beroperasi dengan cekap.

Hantar Pertanyaan

Penerangan Produk

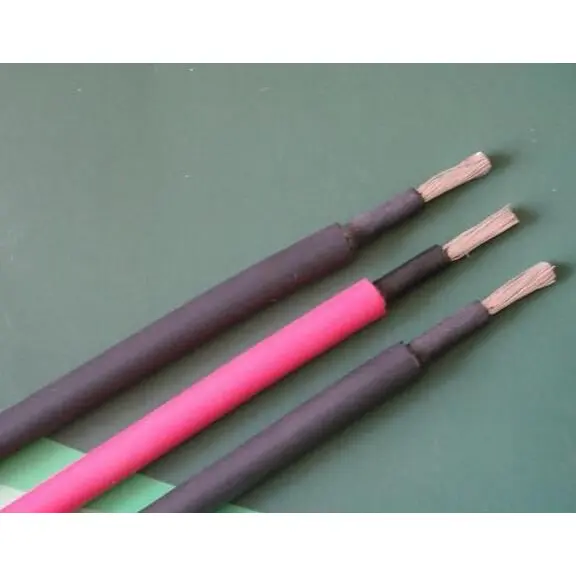

Kabel Fotovoltaik Bertauliah Beida TUV mengatasi cabaran persekitaran luaran. Menggunakan tembaga bebas oksigen bersalut timah ketulenan tinggi dan proses terkandas yang istimewa, ia mempunyai rintangan yang rendah dan kemuluran yang sangat baik, dengan berkesan mengurangkan ketidakstabilan penghantaran kuasa dan turun naik semasa. Penebat dan sarungnya diperbuat daripada polytetrafluoroethylene (PTFE) berkait silang yang disinari, menepati piawaian antarabangsa seperti IEC 62930 dan EN 50618. Ia boleh menahan perbezaan suhu yang melampau dari -40 ℃ hingga 120 ℃, di samping mempamerkan rintangan yang kuat terhadap suhu tinggi, kerosakan dan kakisan asid dan alkali. Selepas ujian penuaan lampu, kadar pengekalan kekuatan tegangannya memenuhi piawaian, membolehkannya menahan pemantauan iklim yang ketat di padang pasir, kawasan voltan tinggi dan rendah serta kawasan pantai.

Untuk memenuhi permintaan untuk prestasi mekanikal yang tinggi, kabel mempunyai penebat dua lapisan dan reka bentuk struktur pelindung, dengan beberapa model dilengkapi dengan perisai pita keluli. Ia mempamerkan ketahanan yang luar biasa terhadap tekanan dan hentaman, menjadikannya sesuai untuk pelbagai kaedah peletakan seperti pengebumian terus, pemasangan overhed, dan pemasangan saluran, dengan berkesan menghalang kerosakan pembinaan dan serangan tikus. Semua produk telah lulus ujian kalis api, memenuhi piawaian keselamatan yang berkaitan. Ia menghasilkan asap rendah dan pembakaran bebas halogen, dengan berkesan menghalang penyebaran api dan menyediakan penghalang keselamatan yang teguh untuk sistem fotovoltaik.

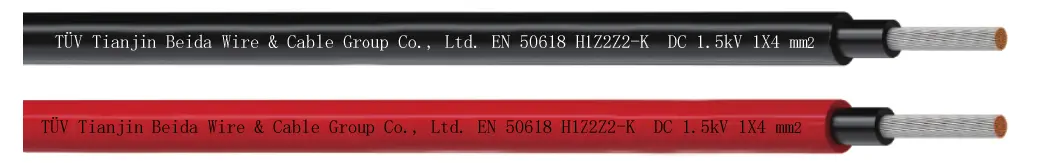

Tuv Certified Photovoltaic Cable

Standard dan Kelulusan

● EN 50618 (H1Z2Z2-K) ;

● PV-1F mengikut 2PfG 1169/08.2007

Pembinaan Kabel

● Konduktor: Konduktor kuprum tin terkandas setiap DIN VDE 0295 dan IEC 60228 Kelas 5

● Penebat: Pancaran elektron berpaut silang, bebas halogen dan sebatian kalis api , Hitam

● Sarung: Pancaran elektron berpaut silang, LSZH dan sebatian kalis api, Hitam dan Merah.

Ciri-ciri Teknikal

● Voltan Ternilai Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; Voltan DC Maksimum yang Dibenarkan: 1.8 kV DC (konduktor/konduktor, sistem tidak dibumikan, litar tidak di bawah beban.

●Suhu Ambien:-40℃~+90℃

●Suhu Maksimum Pada Konduktor:120℃(20000j)mengikut IEC/EN 60216-1, Suhu Litar Pendek:250℃/5 saat

●Ujian Ketahanan Terma: MengikutEN60216-2(indeks suhu+120℃)

●Ketahanan Lembap-Haba:Menurut EN 50618, Jadual 2dengan kelembapan 85% (ujian mengikut EN 60068-2-78)

●Jejari Lenturan Minimum: 4XOD (tetap), 5XOD (melentur)

●Kekuatan Tegangan Dan Pemanjangan Penebat Dan Jaket: Memenuhi keperluan EN 50618 dan 2PfG 1169

● Jangkaan Tempoh Penggunaan:25 tahun

● Bujur:≤15%

● Prestasi Kebakaran mengikut EN50265-2-1,IEC 60332-1, Pelepasan Lowsmoke mengikut EN 61034-2(Kehantaran Cahaya ≥60%), Bebas halogen mengikut EN 50525-1, Lampiran B.

”Kekakisan rendah gas mengikut EN 50267-2-2,IEC 60754-2

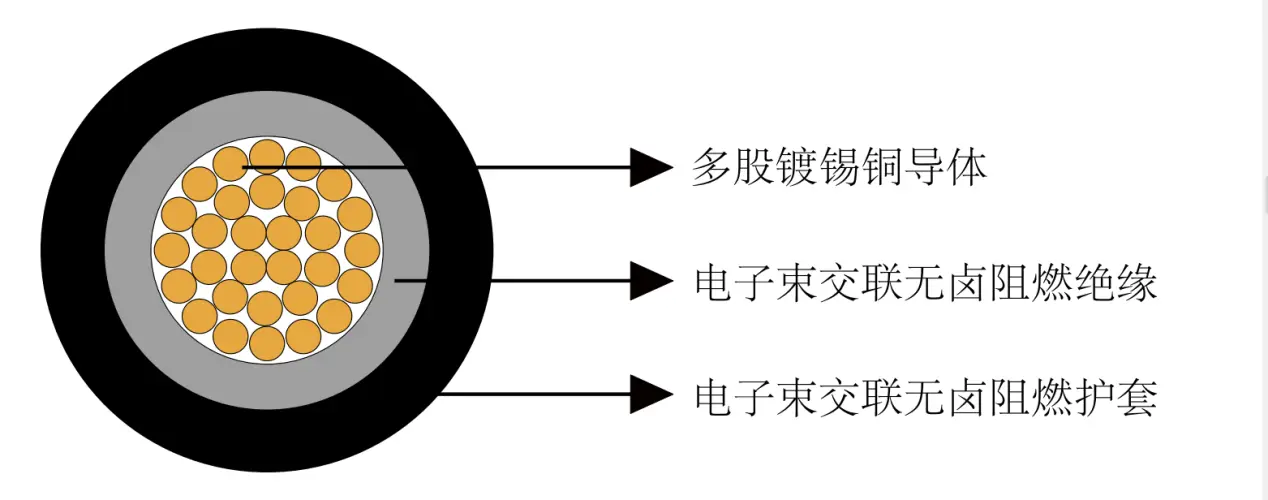

Lukisan Struktur

Tuv Certified Photovoltaic Cable

Parameter Kabel

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Bilangan Teras X Nominal Keratan Rentas	Bilangan Terdampar	Diameter Konduktor Nominal	Ketebalan Penebat Nominal	Ketebalan Sarung Nominal	Diameter Keseluruhan Nominal	Nominal Berat badan
No.X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0.285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Bilangan Teras X Nominal Keratan Rentas	Bilangan Terdampar	Diameter Konduktor Nominal	Ketebalan Penebat Nominal	Ketebalan Sarung Nominal	Diameter Keseluruhan Nominal	Nominal Berat badan
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0.285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

Rintangan konduktor dan kapasiti bawaan semasa pada 20 ℃

Keratan Rentas	Rintangan Konduktor Maksimum pada 20 ℃	Rintangan penebat maksimum pada 20 ℃	Rintangan penebat maksimum pada 90 ℃	Kapasiti Membawa Semasa
Keratan Rentas	Rintangan Konduktor Maksimum pada 20 ℃	Rintangan penebat maksimum pada 20 ℃	Rintangan penebat maksimum pada 90 ℃	Kabel tunggal bebas di udara	Kabel tunggal pada permukaan	2 kabel dimuatkan bersebelahan pada permukaan
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
