XLPE Bertebat PVC Bersarung Kabel MV Tidak Berperisai

Sejak penubuhannya pada tahun 1989, Beida Group telah menjadi pengeluar penanda aras dalam bidang kabel kuasa di China berdasarkan pengumpulan industri dan teknologi yang cemerlang selama bertahun-tahun. Sebagai sebuah syarikat yang mempunyai keupayaan R&D yang mendalam dan pengalaman industri yang kaya, Kabel MV Tidak Berperisai Bersarung PVC Bertebat XLPE kami digunakan secara meluas dalam grid kuasa bandar, perusahaan perindustrian dan perlombongan serta bangunan bertingkat tinggi untuk kestabilan tinggi dan kecekapan tingginya. Dengan sistem kawalan kualiti yang ketat dan kerjasama jangka panjang dengan Universiti Tsinghua, Universiti Nankai dan unit berwibawa lain, produk kami telah diiktiraf tinggi oleh pasaran, menyediakan pelanggan dengan penyelesaian penghantaran kuasa yang selamat dan boleh dipercayai.

Hantar Pertanyaan

Penerangan Produk

Tianjin Beida ialah pengilang dan pembekal Kabel MV Tidak Berperisai XLPE Bertebat PVC China. Kabel ini digunakan secara meluas dalam sistem kuasa. Ia berfungsi sebagai "arteri kuasa" grid kuasa bandar, perusahaan perindustrian dan perlombongan serta bangunan bertingkat tinggi, dan ia boleh menghantar elektrik voltan tinggi 10.35 kV dari pencawang ke pelbagai terminal kuasa.

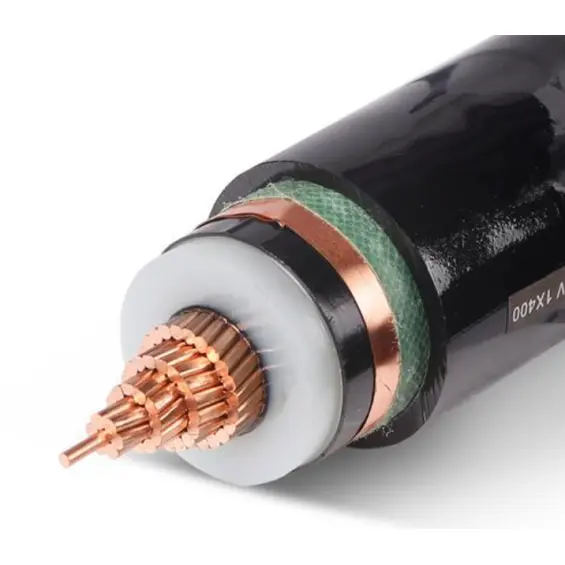

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Pemilihan kabel voltan sederhana

1. Pilih mengikut tahap voltan, paras kabel yang biasa digunakan ialah 3.6/6 kV， 6/10 kV， 8.7/15kV，12/20 kV，18/30 kV；26/35 kV

2. Pilih mengikut kuasa peralatan atau arus yang dihantar, kirakan arus yang perlu digunakan oleh peralatan mengikut kuasa peralatan, dan kemudian pilih mengikut jadual ampacity kabel. Di samping itu, adalah perlu untuk mengira penurunan voltan kabel menggunakan panjang kabel, dan penurunan voltan tidak boleh melebihi 5%.

Jenis Kabel	Ciri-ciri Struktur	Senario Aplikasi	Adegan Pantang Larang
Kabel MV berperisai pada berperisai XLPE Bertebat PVC	Tidak berperisai, ringan dan fleksibel	Dalaman, terowong, parit kabel, pemasangan paip	Tidak boleh menahan daya mekanikal yang besar, tidak boleh dikebumikan terus di kawasan batu
XLPE Bertebat PVC Bersarung Kabel MV STA	perisai pita keluli	Kawasan dengan rintangan mampatan yang kuat, tertimbus terus di bawah tanah dan terdedah kepada kerosakan mekanikal	Tidak sesuai untuk meletakkan menegak dengan penurunan tinggi (mudah tergelincir)
XLPE Bertebat PVC Bersarung Kabel MV SWA	Perisai dawai keluli halus, kekuatan tegangan tinggi	Situasi penurunan tinggi (cth. aci), lombong, di bawah air	Kos tinggi, biasanya diletakkan di atas tanah tanpa model ini
LSZH MV CALBES	Bebas halogen, asap rendah, kalis api	Bangunan bertingkat tinggi, kereta bawah tanah, hospital dan tempat lain dengan keperluan perlindungan kebakaran yang tinggi	-

Struktur Produk

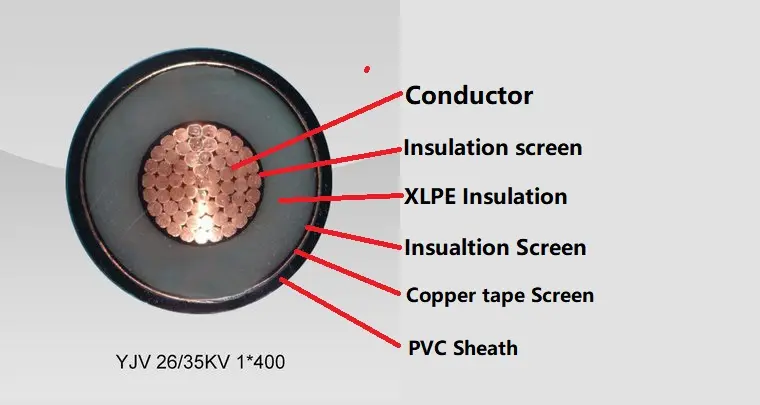

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Kabel MV Tidak Berperisai PVC Bertebat XLPE terdiri daripada konduktor tembaga T1R, penebat XLPE, pita pembalut PVC Perisai pita keluli dan sarung PVC.

Konduktor: Konduktor Kuprum atau Aluminium , dirian bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008.

Penebat: XLPE terlindung ，Ketebalan penebat, sifat bahan hendaklah mengikut IEC 60502-2 dan GB/T 12706.2，GB/T 12706.3.

Perisai konduktor: Perisai konduktor hendaklah terdiri daripada bahan bukan logam semikonduktif tersemperit, dan bahan semikonduktif tersemperit hendaklah diikat rapat dengan penebat.

Perisai penebat: Perisai penebat hendaklah terdiri daripada lapisan semikonduktif bukan logam dan lapisan logam. Setiap teras dawai bertebat hendaklah disemperit terus dengan lapisan semikonduktif bukan logam digabungkan rapat dengan teras wayar bertebat atau boleh dikupas. Kemudian, lapisan perisai logam hendaklah bertindih di luar lapisan semikonduktif bukan logam, dan keperluan IEC 60502-2, GB/T 12706.2 dan GB/T 12706.3 hendaklah dipenuhi.

Sarung luar: Sarung PVC Ketebalan sarung, sifat material hendaklah mengikut IEC 60502.2 dan GB/T 12706.

Kabel kalis api: Bahan sarung luar PVC kalis api hendaklah digunakan. Gred kalis api boleh dikelaskan kepada tiga kategori: Tandan A, B dan C.

Parameter prestasi

Voltan berkadar: 3.6/6 kV hingga 18/30 kV; 26/35 kV

Voltan ujian: Voltan ujian kekerapan kuasa hendaklah 3.5U0, dan ujian hendaklah dijalankan selama 5 minit tanpa kerosakan.

Voltan berkadar U0/U	Voltan Maksimum Um	Uji voltan KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Suhu operasi maksimum konduktor: 90 ºC

Suhu litar pintas: +250 ºC

Ketebalan penebat:

Voltan berkadar U0/U	ketebalan penebat:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Ujian komprehensif kabel, jaminan kualiti tanpa bimbang!

Dalam ujian rutin, rintangan DC konduktor, voltan AC dan nyahcas separa adalah mengikut piawaian kebangsaan dan piawaian IEC untuk memastikan prestasi cemerlang. Dalam ujian pensampelan, struktur konduktor, saiz sarung penebat dan pemanjangan haba adalah mengikut standard, dan kualitinya boleh dipercayai. Ujian jenis adalah lebih komprehensif, meliputi sifat mekanikal dan fizikal sarung penebat, sifat elektrik, dan ujian kalis api tunggal dan gabungan, semuanya selaras dengan piawaian GB/T dan IEC, untuk pengiring keselamatan kabel anda!

Syarat pemasangan produk:

XLPE Bertebat PVC Bersarung Kabel MV Tidak Berperisai, suhu ambien pemasangan tidak boleh lebih rendah daripada 0º.

Jejari bengkok minimum kabel semasa pemasangan

Projek	Kabel Teras Tunggal		Kabel berbilang teras
Projek	Tidak bersenjata	berperisai	Tidak bersenjata	berperisai
Jejari bengkok minimum kabel semasa pemasangan	20D	15D	15D	12D
Jejari lenturan minimum kabel berhampiran kotak sambungan dan penamatan	15D	12D	12D	10D
Nota: D ialah diameter luar kabel

Beli sekarang untuk penghantaran kuasa yang lebih selamat dan cekap

Pilihan kabel kuasa tidak berperisai bersarung polietilena bersarung silang silang bukan sahaja komitmen kepada kualiti tinggi, tetapi juga jaminan untuk operasi stabil jangka panjang. Ketahanan, kos penyelenggaraan yang rendah dan kecekapan penghantaran yang tinggi bagi kabel ini boleh membawa penjimatan kos yang besar kepada perusahaan dan meningkatkan kecekapan keseluruhan sistem kuasa dengan ketara. Penggunaan jangka panjang kabel boleh mengurangkan kos penyelenggaraan dan penggantian yang disebabkan oleh kegagalan kuasa, sekali gus memberikan pulangan pelaburan yang lebih tinggi untuk perusahaan.
