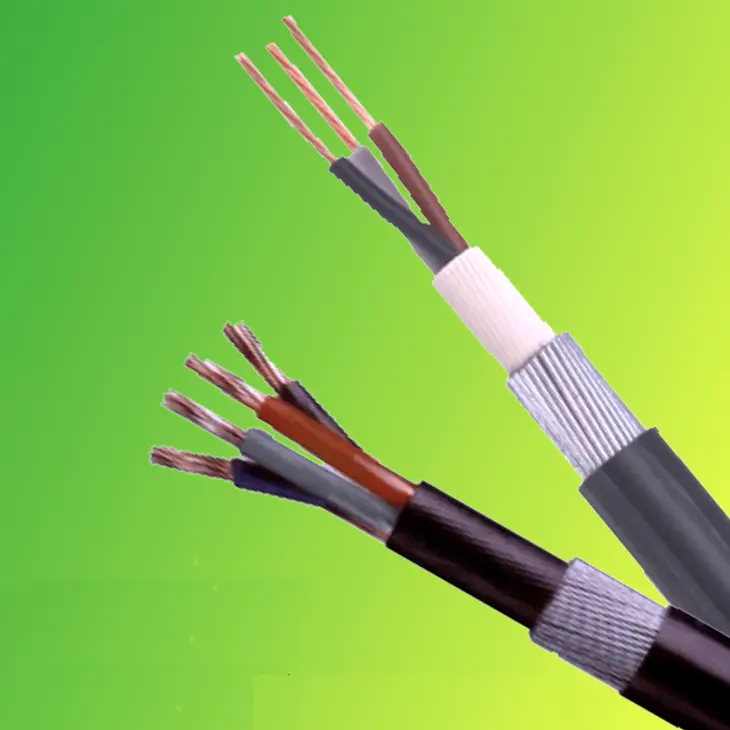

Kabel Kuasa BS 6724

Untuk mendapatkan harga terus kilang BS 6724 Power Cable, anda boleh memilih Beida sebagai pembekal anda. Kabel jenis ini mematuhi piawaian British dan boleh digunakan untuk talian bekalan kuasa dan kawalan. Kabel dilindungi oleh sarung bebas halogen dan asap rendah. Sekiranya berlaku kebakaran, kabel ini menghasilkan asap yang sangat sedikit, dan asapnya tidak toksik. Ia sesuai digunakan di kawasan berpenduduk padat, dan boleh dipasang di dalam bangunan atau dikebumikan terus di bawah tanah.

Hantar Pertanyaan

Penerangan Produk

Beida ialah pembekal profesional kabel dan wayar di China. Dari segi struktur produk, Kabel Kuasa BS 6724 kami menggunakan penebat polietilena (XLPE) berkait silang dan sarung poliolefin asap rendah bebas halogen, digabungkan dengan lapisan perisai dawai keluli tergalvani, membentuk sistem perlindungan berbilang lapisan. Sarung tanpa halogen, asap rendah mempunyai kelebihan keselamatan yang ketara; apabila terdedah kepada api, ia bukan sahaja mengeluarkan jumlah asap yang sangat rendah, mengurangkan kesan asap pada transmisi cahaya ambien dan memastikan keterlihatan melarikan diri, tetapi juga menghasilkan asap tidak toksik dan tidak menghakis, mencegah kecederaan sekunder dan memenuhi sepenuhnya keperluan keselamatan kawasan berpenduduk padat.

Kabel tersedia dalam pelbagai spesifikasi, daripada teras tunggal hingga 48 teras. Konduktor diperbuat daripada tembaga anil berkualiti tinggi, menawarkan kekonduksian yang sangat baik. Lapisan penebat mempunyai kekuatan penebat yang tinggi dan telah menjalani ujian voltan tahan untuk memastikan operasi yang selamat. Sama ada untuk penghantaran kuasa di loji perindustrian, pendawaian di bangunan bertingkat tinggi, atau pengagihan kuasa dalam saluran paip bawah tanah, kabel kuasa Tianjin Beida BS 5467 menyediakan penyelesaian yang boleh dipercayai, membina penghalang keselamatan yang kukuh untuk penghantaran kuasa dengan kualiti profesional.

Struktur Produk

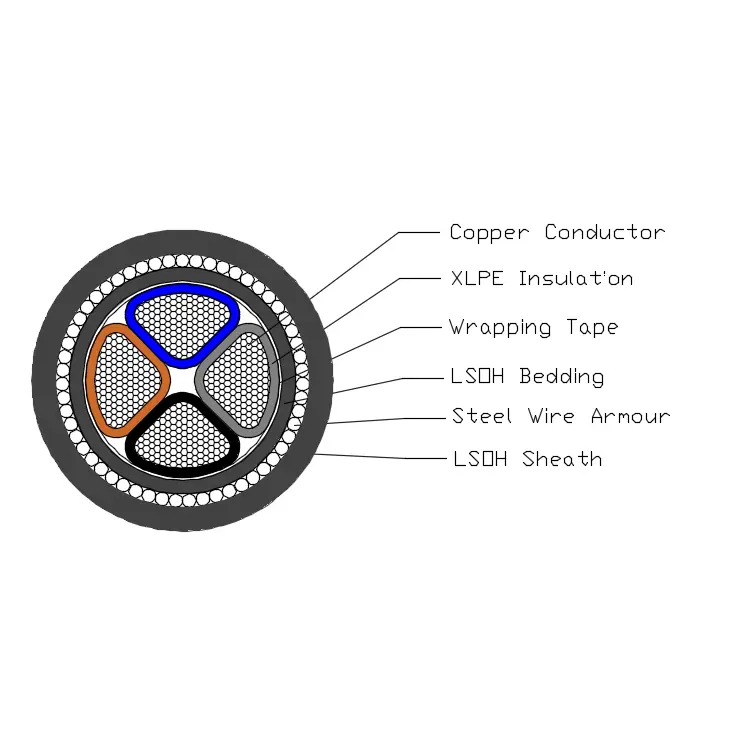

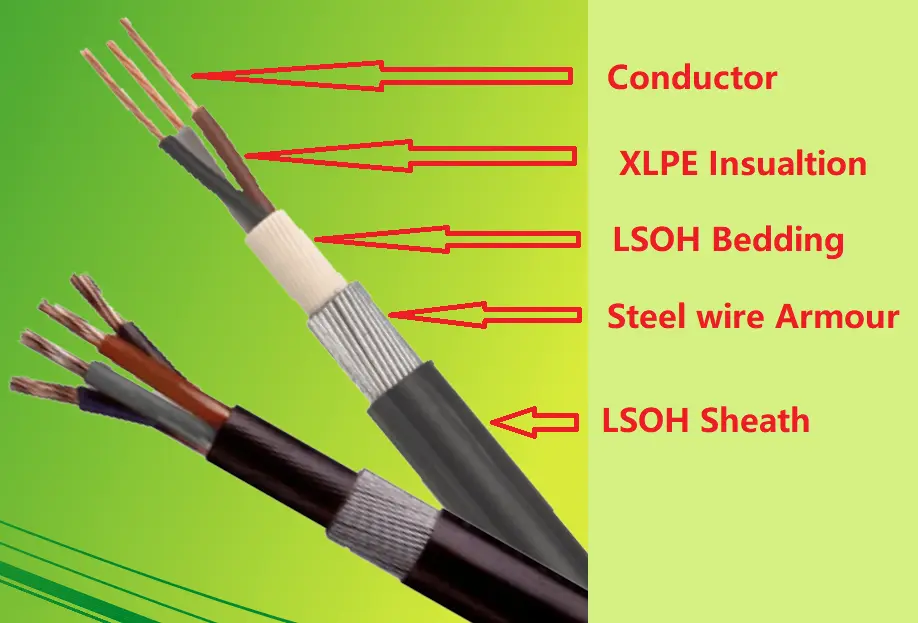

Kabel Kuasa BS 6724 terdiri daripada konduktor tembaga T1R , penebat XLPE, peralatan tempat tidur PVC, perisai Bendung keluli dan sarung LSOH.

Konduktor: Konduktor Kuprum Pepejal atau Aluminium , bulat atau Berbentuk, Kelas 2 hingga BS EN 60228.

Penebat: XLPE Jenis GP8 mengikut BS 7655-1.3

Warna Teras: 1 teras: lahir atau biru

2 teras: lahir, biru

3 teras: lahir, hitam, Kelabu

4 teras: biru, lahir, hitam, Kelabu

5 teras: hijau/kuning, biru, dipinjam, hitam, Kelabu

Di atas 5 coes: teras putih dengan nombor hitam

Peralatan tempat tidur: Peralatan tempat tidur hendaklah disemperitkan bahan polimer LSOH yang konsisten dengan suhu operasi kabel.

Perisai wayar keluli: Kabel teras tunggal: perisai dawai aluminium

Kabel berbilang teras: perisai dawai keluli

Sarung luar: Sarung hendaklah tersemperit bahan LSOH yang dinyatakan dalam BS 7655-6.1.

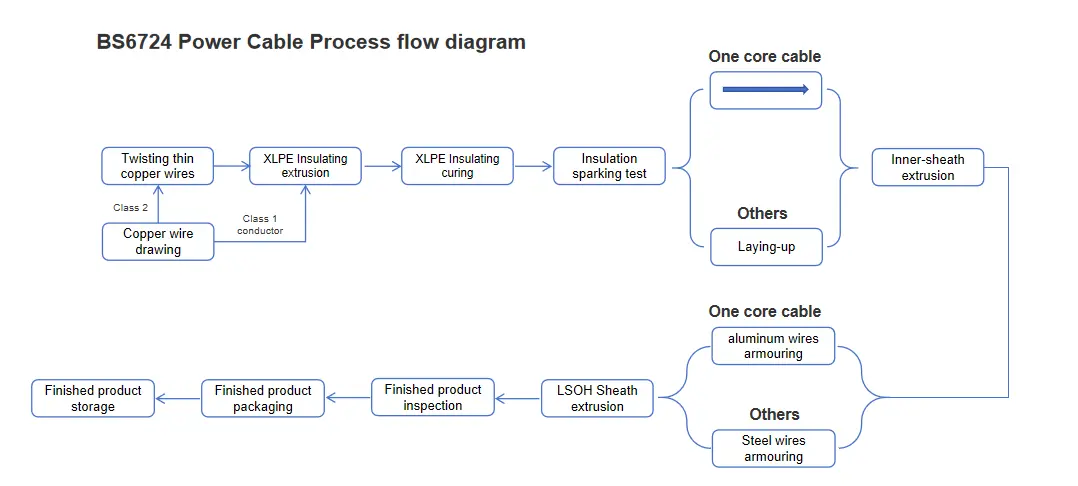

Gambarajah aliran proses

Parameter prestasi

Kabel Kuasa BS 6724 mempunyai voltan berkadar 600/1000kV, dengan mudah mengurangkan keperluan pengendalian voltan tinggi kenderaan. Ia menahan ujian tegasan 5 minit yang ketat dengan voltan 3.5kV tanpa sebarang kerosakan, menunjukkan prestasi penebat yang stabil dan boleh dipercayai.

Produk ini mempunyai julat suhu operasi yang luas, dari 0 ℃ hingga + 90 ℃. Walaupun dalam persekitaran suhu tinggi yang melampau, ia boleh menahan suhu sehingga +250 ℃ di bawah keadaan litar pintas, menjadikannya sesuai untuk pelbagai aplikasi VGA.

Ia amat fleksibel, dengan jejari lenturan minimum 12 kali ganda diameter luarnya, membolehkan pendawaian yang fleksibel dan mudah, tanpa mengira ruang pemasangan. Tambahan pula, tahap pelepasan cahayanya memenuhi piawaian BS EN 60332-1-2, prestasi bebas halogennya diperakui oleh IEC 60754 dan EN 50267, dan ketumpatan asapnya memenuhi keperluan IEC 61034 dan EN 50268, memaksimumkan keselamatan dan keramahan alam sekitar.

Saiz struktur

Rintangan maksimum konduktor dan perisai
untuk kabel teras tunggal pada 20 ℃
taip	Rintangan Maks pada 20 ℃
Luas keratan rentas nominial konduktor	Konduktor		Perisai dawai aluminium
Luas keratan rentas nominial konduktor	Tembaga	aluminium	Kabel dengan pengalir kuprum terkandas	Kabel dengan konduktor aluminium terkandas
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Rintangan maksimum konduktor dan perisai
untuk kabel dari 2 hingga 5 teras pada 20 ℃
taip	Rintangan Maks pada 20 ℃
Luas keratan rentas nominial konduktor	Konduktor		Perisai dawai keluli
	Tembaga	aluminium	Kabel dengan pengalir kuprum terkandas
	Tembaga	aluminium	2 teras	3 teras	4 teras	5 teras
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kapasiti membawa arus dalam ampere（A）

Voltan berkadar 0.6/1kV Kabel kuasa penebat XLPE
kapasiti pembawa arus dalam ampere（A）
Suhu ambien： dalam udara：40℃，dalam tanah：25℃
Suhu konduktor: 90 ℃
Pekali rintangan haba tanah：1.0k·m/W
taip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Bilangan teras	Teras tunggal				Berbilang teras
Luas keratan rentas, mm²	Di udara		Dalam tanah		Di udara		Dalam tanah
Luas keratan rentas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nota: Perisai kabel teras tunggal diperbuat daripada bahan bukan magnet.
