Kabel Kuasa BS 6346

Tianjin Beida ialah pengilang dan pembekal Kabel Kuasa BS 6346 China. Kabel jenis ini boleh digunakan untuk bekalan kuasa dan talian kawalan dalam sistem voltan rendah. Kabel ini ditebat dan disarung oleh PVC dan dilindungi oleh perisai dawai keluli. Kabel boleh menahan ketegangan dan tekanan. Ia boleh dipasang di dalam bangunan atau dikebumikan terus di bawah tanah.

Hantar Pertanyaan

Penerangan Produk

Sebagai pengilang profesional, kabel kuasa BS 6346 Beida mengguna pakai penebat PVC termaju dan bahan sarung, dengan reka bentuk perisai dawai keluli, yang boleh menahan ketegangan dan tekanan luaran dengan berkesan untuk memastikan operasi kabel yang stabil jangka panjang. Kabel kuasa BS 6346 menawarkan tahap keselamatan dan kestabilan yang tinggi, sama ada dipasang di dalam bangunan atau ditanam terus di bawah tanah. Konduktor tembaganya, kusyen PVC dan reka bentuk perisai dawai keluli membolehkan kabel itu menahan tekanan fizikal dalam persekitaran yang kompleks, memastikan operasi normal sistem kuasa, dan menyelesaikan masalah bahawa kabel kuasa tradisional mudah rosak dalam persekitaran yang keras.

Struktur Produk

Bs 6346 Power Cable

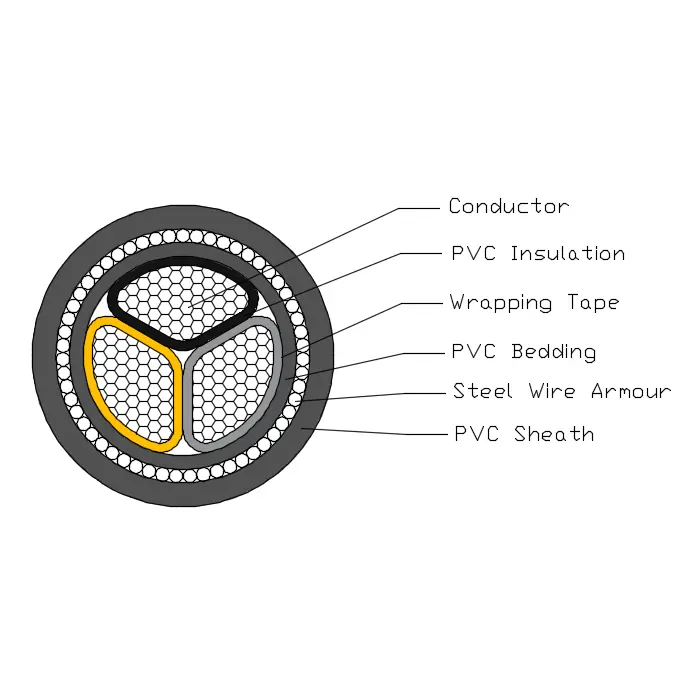

Kabel Kuasa BS 6346 terdiri daripada konduktor tembaga T1R, penebat PVC, peralatan tempat tidur PVC, perisai bendung keluli dan sarung PVC.

Konduktor: Konduktor Kuprum Pepejal atau Aluminium , bulat atau Berbentuk, Kelas 2 hingga BS EN 60228.

Penebat: PVC Jenis GP8 mengikut BS 7655-1.3

Warna Teras: 1 teras: lahir atau biru

2 teras: lahir, biru

3 teras: lahir, hitam, Kelabu

4 teras: biru, lahir, hitam, Kelabu

5 teras: hijau/kuning, biru, dipinjam, hitam, Kelabu

Di atas 5 coes: teras putih dengan nombor hitam

Peralatan tempat tidur: Peralatan tempat tidur hendaklah disemperitkan bahan polimer LSOH yang konsisten dengan suhu operasi kabel.

Perisai wayar keluli: Kabel teras tunggal: perisai dawai aluminium

Kabel berbilang teras: perisai dawai keluli

Sarung luar: Sarung hendaklah tersemperit bahan PVC Jenis TM1 yang dinyatakan dalam BS 7655.

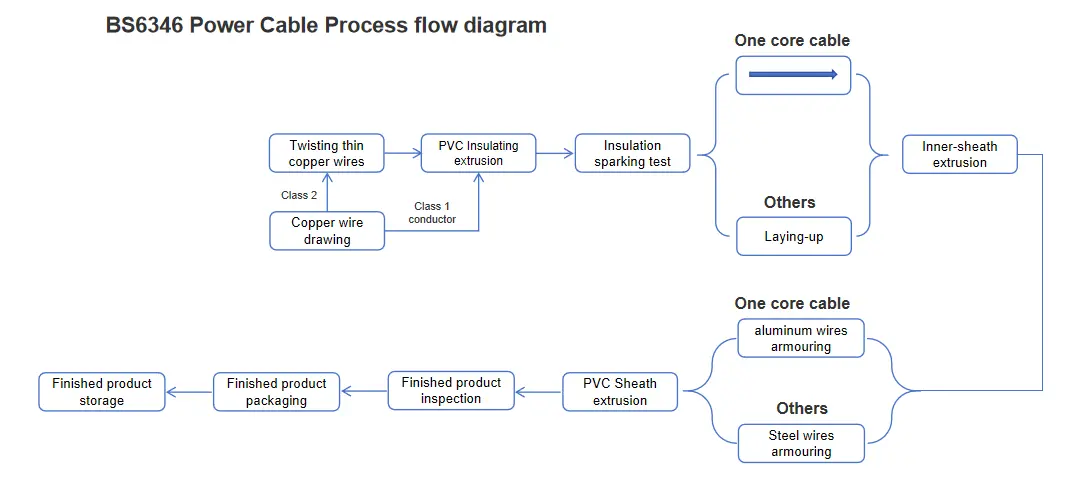

Gambarajah aliran proses

Bs 6346 Power Cable

Parameter prestasi

Voltan terkadar: 600/1000kV

Voltan ujian: 3.5kV selama 5 minit tiada kerosakan berlaku

Suhu kerja: 0º C hingga +60 ºC

Suhu litar pintas: +160 ºC

Jejari Lentur Minimum: 12* OD;

Kalis nyalaan: BS EN 60332-1-2

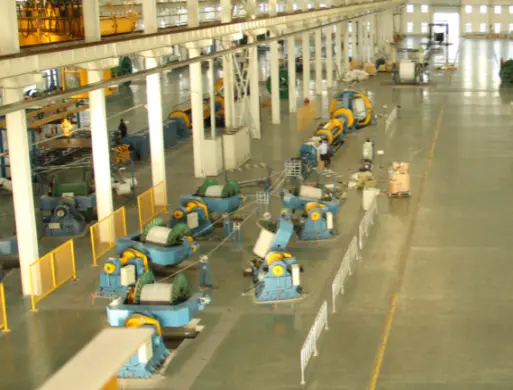

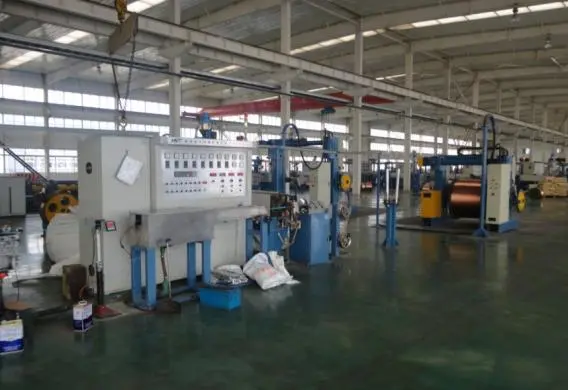

peralatan pengeluaran dan pemeriksaan

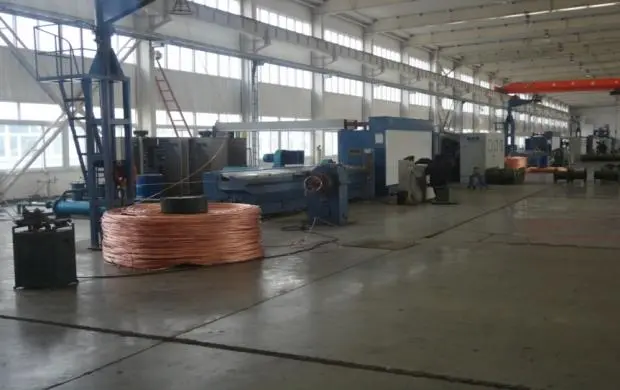

mesin lukisan

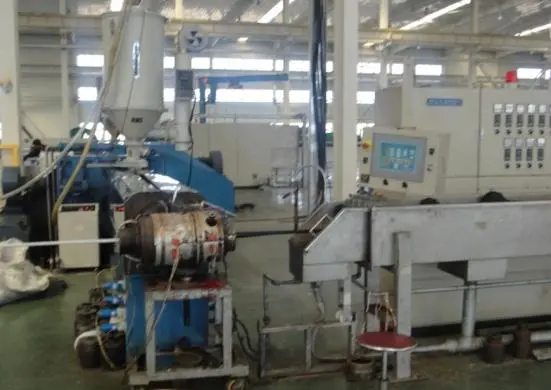

penyemperit penebat

kabel-bekas

penyemperit sarung

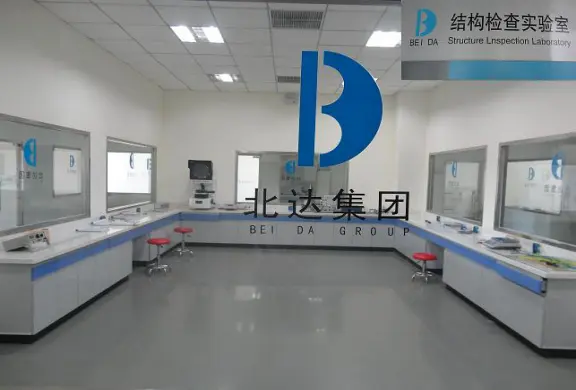

makmal prestasi struktur dan elektrik

ruang penuaan haba

Kapasiti membawa arus dalam ampere（A）

Voltan terkadar 0.6/1kV Kabel kuasa penebat PVC kapasiti membawa arus dalam ampere（A）Suhu persekitaran：dalam udara：40℃，dalam tanah：25℃ Suhu konduktor：70℃ Pekali rintangan haba tanah：1.0k·m/W
Voltan terkadar 0.6/1kV Kabel kuasa penebat PVC kapasiti membawa arus dalam ampere（A）Suhu persekitaran：dalam udara：40℃，dalam tanah：25℃ Suhu konduktor：70℃ Pekali rintangan haba tanah：1.0k·m/W
taip	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Bilangan teras	Teras tunggal				Berbilang teras
Luas keratan rentas, mm²	Di udara		Dalam tanah		Di udara		Dalam tanah
Luas keratan rentas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Nota: Perisai kabel teras tunggal diperbuat daripada bahan bukan magnet.
