Kabel Kuasa BS 5467

Beli Kabel Kuasa BS 5467 dari kilang Tianjin Beida, kami boleh menawarkan harga terus kilang. Kabel jenis ini mematuhi piawaian British dan boleh digunakan untuk talian bekalan kuasa dan kawalan. Ia dilindungi oleh perisai dawai keluli dan boleh menahan daya tegangan dan mampatan tertentu. Ia boleh digunakan di dalam bangunan atau dikebumikan terus di bawah tanah.

Hantar Pertanyaan

Penerangan Produk

Kabel kuasa standard BS 5467 ini direka bentuk dengan baik dan berfungsi sepenuhnya, sesuai untuk kedua-dua talian bekalan kuasa dan kawalan, menyediakan penyelesaian penghantaran kuasa yang stabil dan boleh dipercayai untuk pelbagai aplikasi perindustrian dan awam. Perisai dawai keluli yang unik adalah sorotan utama. Reka bentuk ini bukan sahaja meningkatkan kekuatan mekanikal kabel, membolehkannya menahan daya tegangan dan mampatan serta menahan kerosakan fizikal luaran dengan berkesan, tetapi juga meningkatkan ketahanan dan hayat perkhidmatannya dengan ketara, mengekalkan operasi yang stabil walaupun dalam persekitaran yang keras.

Kabel kuasa BS 5467 Tianjin Beida juga mempunyai kebolehsuaian alam sekitar yang sangat baik. Sama ada untuk pendawaian dalaman di bangunan tinggi atau projek bawah tanah yang kompleks, kabel ini mengendalikan semuanya dengan mudah. Di dalam bangunan, ia disepadukan dengan lancar ke dalam pelbagai gaya hiasan, menawarkan kedua-dua estetik dan praktikal; manakala apabila ditanam di bawah tanah, kakisan dan rintangan airnya yang unggul memastikan kabel kekal tidak terjejas oleh faktor persekitaran semasa pengebumian jangka panjang, memberikan penghantaran kuasa yang berterusan dan stabil.

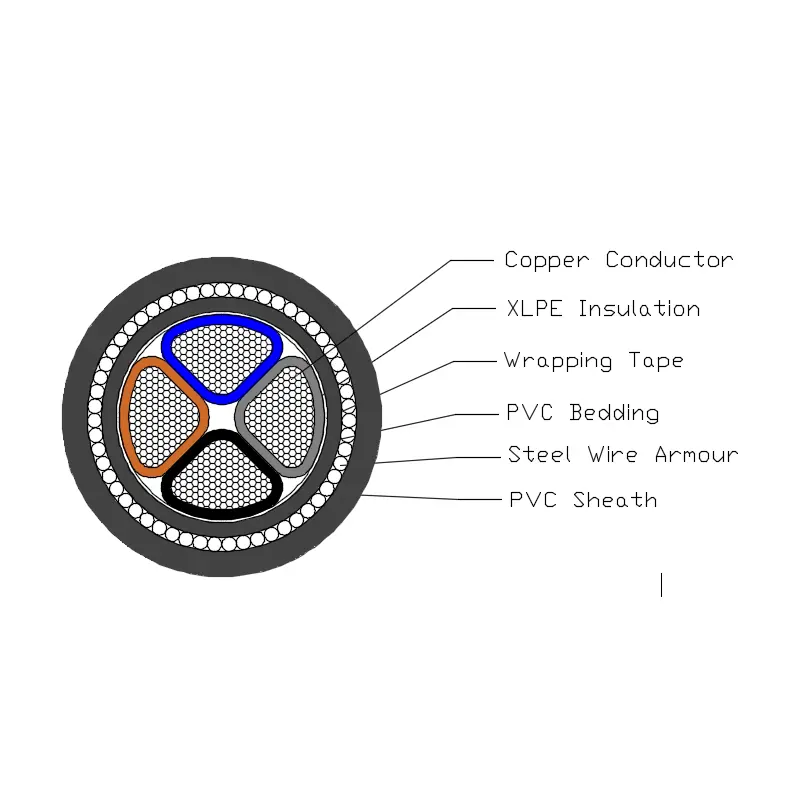

Struktur Produk

Bs 5467 Power Cable

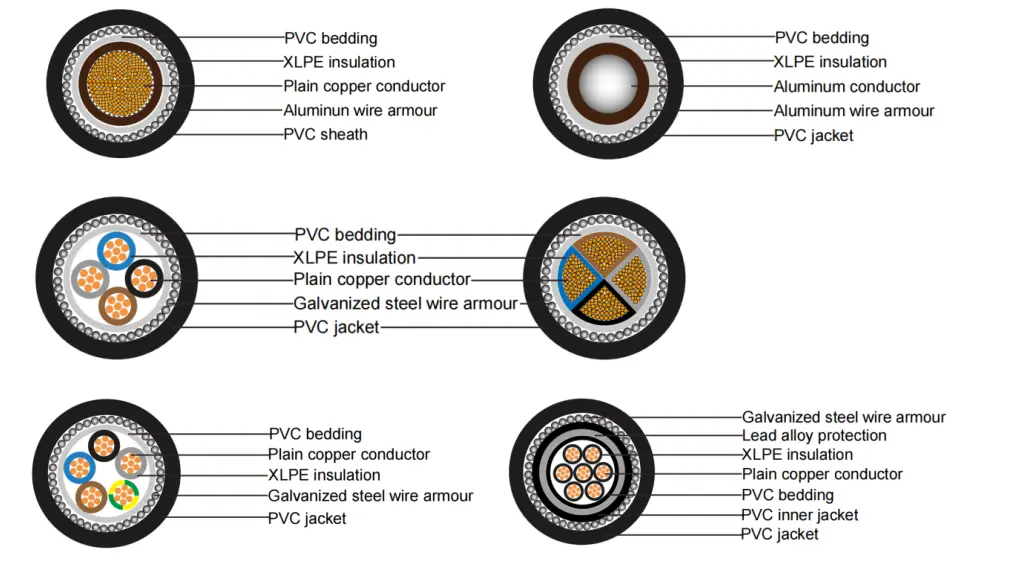

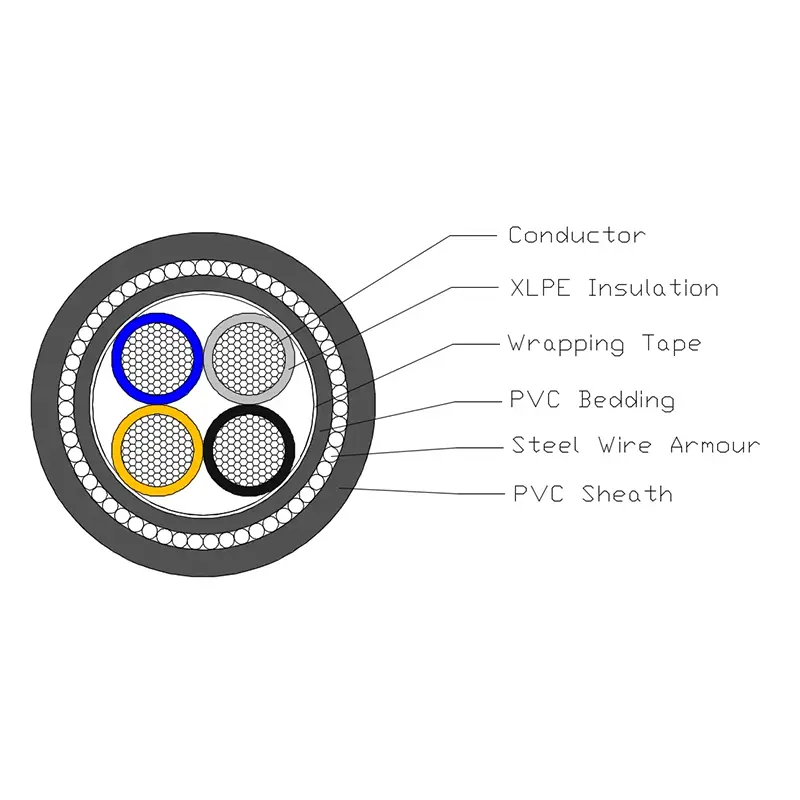

Kabel Kuasa SWA Bersarung PVC Bertebat XLPE terdiri daripada konduktor tembaga T1R, penebat XLPE, peralatan tempat tidur PVC, perisai bendung keluli dan sarung PVC.

Konduktor: Konduktor Kuprum Pepejal atau Aluminium , bulat atau Berbentuk, Kelas 2 hingga BS EN 60228.

Penebat: XLPE Jenis GP8 mengikut BS 7655-1.3

Warna Teras: 1 teras: lahir atau biru

2 teras: lahir, biru

3 teras: lahir, hitam, Kelabu

4 teras: biru, lahir, hitam, Kelabu

5 teras: hijau/kuning, biru, dipinjam, hitam, Kelabu

Di atas 5 coes: teras putih dengan nombor hitam

Peralatan tempat tidur: Peralatan tempat tidur hendaklah bahan polimer tersemperit selaras dengan suhu operasi kabel.

Perisai wayar keluli: Kabel teras tunggal: perisai dawai aluminium

Kabel berbilang teras: perisai dawai keluli

Sarung luar: Sarung hendaklah bahan PVC tersemperit seperti jenis 9 yang dinyatakan dalam BS 7655-4.2.

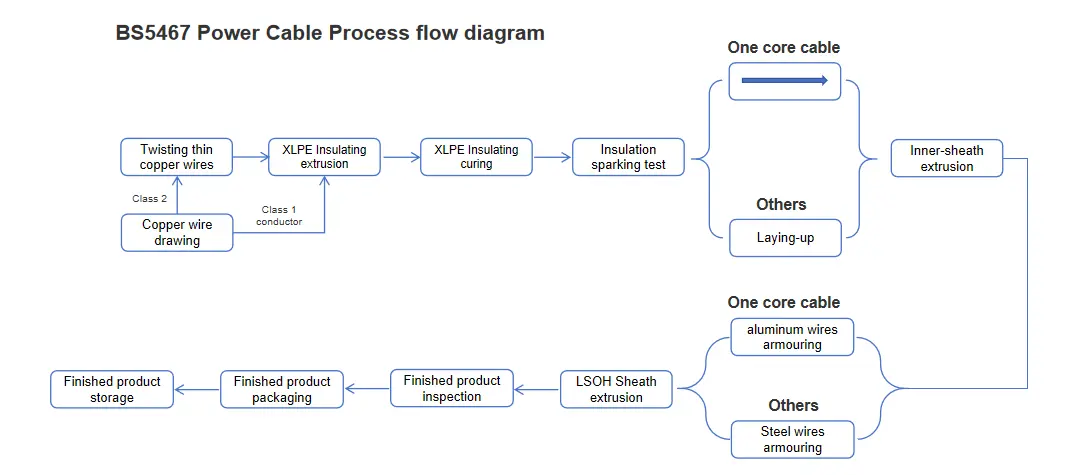

Gambarajah aliran proses

Bs 5467 Power Cable

Parameter prestasi

Kabel Kuasa BS 5467 mempunyai parameter prestasi elektrik dan fizikal yang jelas. Voltan terkadarnya ditetapkan pada dua tahap: 600kV dan 1000kV, memenuhi keperluan voltan dalam pelbagai senario. Dalam ujian keselamatan elektrik, produk tersebut menahan voltan ujian 3.5kV selama 5 minit tanpa sebarang kerosakan, menunjukkan sepenuhnya kebolehpercayaan prestasi penebat elektriknya. Mengenai kebolehsuaian suhu, produk ini mempunyai julat suhu operasi yang luas dan boleh beroperasi secara stabil dalam persekitaran dari 0 ℃ hingga +90 ℃. Sementara itu, suhu litar pintasnya boleh mencapai +250 ℃, menunjukkan rintangan suhu tinggi yang sangat baik. Tambahan pula, produk ini mempunyai fleksibiliti yang luar biasa, dengan jejari lenturan minimum 12 kali ganda diameter luarnya, memudahkan pemasangan dan pendawaian dalam pelbagai persekitaran yang kompleks. Dari segi kalis api, produk ini memenuhi piawaian penarafan kalis api BS EN 60332-1-2, dengan berkesan mengurangkan risiko kebakaran.

Ujian kabel

Ujian Kabel Rutin

Ujian Rintangan DC Konduktor: Jalankan ujian rintangan DC konduktor pada 20ºC. Nilai rintangan DC konduktor yang diukur mesti mematuhi dengan ketat keperluan yang berkaitan dengan Seksyen 2 standard BS EN 60228.

Ujian Voltan Kabel Elektrik: Sapukan voltan 3500V pada kabel selama 5 minit. Semasa proses ini, kabel seharusnya tidak mengalami sebarang kerosakan.

Ujian Persampelan

Pemeriksaan Struktur Konduktor: Struktur konduktor mesti mematuhi sepenuhnya keperluan teknikal yang dinyatakan dalam BS EN 60228.

Pemeriksaan Dimensi: Dimensi penebat kabel, lapisan dalam, perisai dawai dan sarung mestilah semua memenuhi keperluan khusus dalam Jadual 3 BS 5467.

Ujian Pembakaran Kabel Tunggal: Keputusan ujian pembakaran kabel tunggal mesti mematuhi keperluan BS EN 60332-1-2.

Pengujian Jenis

Prestasi Penebat: Prestasi penebat kabel hendaklah memenuhi keperluan yang dinyatakan dalam BS 7655-1-3.

Prestasi Pelapik Dalaman: Prestasi pelapik dalam hendaklah mematuhi keperluan berkaitan Klausa 9.2 BS 5467.

Prestasi Sarung: Prestasi sarung hendaklah memenuhi keperluan yang dinyatakan dalam BS 7655-4-2.

Ujian Keserasian: Keputusan ujian keserasian hendaklah mematuhi keperluan Lampiran C BS 5467.

Ujian Pengecutan Penebat: Ujian pengecutan penebat hendaklah mematuhi keperluan Klausa 18.3 BS 5467, dan kaedah ujian hendaklah dilakukan mengikut BS EN 60811-502.

Ujian Pengecutan Sarung: Ujian pengecutan sarung hendaklah mematuhi keperluan Klausa 18.6 BS 5467.

Ujian Rintangan Koyak Sarung: Ujian rintangan koyakan sarung hendaklah memenuhi keperluan Lampiran D BS 5467.

Saiz struktur

Rintangan maksimum konduktor dan perisai
untuk kabel teras tunggal pada 20 ℃
taip	Rintangan Maks pada 20 ℃
Luas keratan rentas nominial konduktor	Konduktor		Perisai dawai aluminium
Luas keratan rentas nominial konduktor	Tembaga	aluminium	Kabel dengan pengalir kuprum terkandas	Kabel dengan konduktor aluminium terkandas
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Rintangan maksimum konduktor dan perisai
untuk kabel dari 2 hingga 5 teras pada 20 ℃
taip	Rintangan Maks pada 20 ℃
Luas keratan rentas nominial konduktor	Konduktor		Perisai dawai keluli
	Tembaga	aluminium	Kabel dengan pengalir kuprum terkandas
	Tembaga	aluminium	2 teras	3 teras	4 teras	5 teras
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kapasiti membawa arus dalam ampere（A）

Voltan berkadar 0.6/1kV Kabel kuasa penebat XLPE
kapasiti pembawa arus dalam ampere（A）
Suhu ambien： dalam udara：40℃，dalam tanah：25℃
Suhu konduktor: 90 ℃
Pekali rintangan haba tanah：1.0k·m/W
taip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Bilangan teras	Teras tunggal				Berbilang teras
Luas keratan rentas, mm²	Di udara		Dalam tanah		Di udara		Dalam tanah
Luas keratan rentas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nota: Perisai kabel teras tunggal diperbuat daripada bahan bukan magnet.
