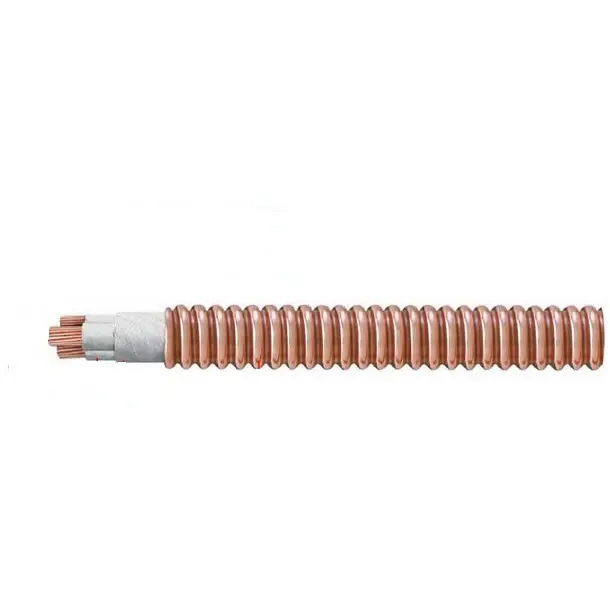

Kabel Kuprum Beralun kalis api RTTZ

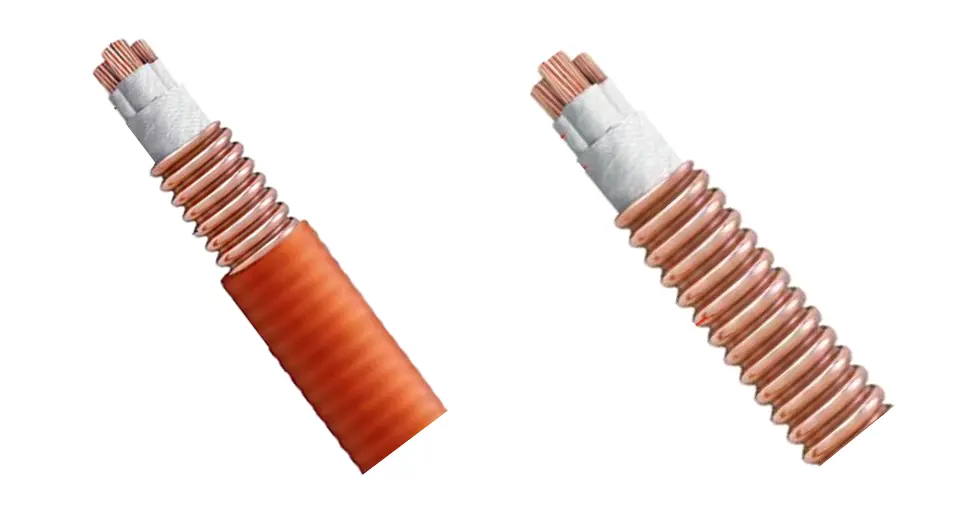

Tianjin Beida ialah pembekal dan kilang Kabel Tembaga Beralun kalis Api RTTZ di China. Kabel terdiri daripada konduktor terkandas kuprum, penebat pita mika sintetik, dan sarung pita kuprum beralun. Kabel ini terdiri sepenuhnya daripada bahan bukan organik, dengan suhu operasi berterusan 90°C. Mereka boleh mengekalkan bekalan kuasa selama 3 jam di bawah keadaan nyalaan antara 950°C hingga 1000°C, tanpa mengalami litar pintas atau terputus sambungan. Sekiranya berlaku kebakaran, kabel ini hampir tidak menghasilkan asap atau gas toksik. Jika perlindungan tambahan diperlukan, sarung bebas halogen, asap rendah, bukan logam boleh digunakan di atas sarung kuprum untuk meningkatkan sifat mekanikal dan kalis lembapan kabel.

Hantar Pertanyaan

Penerangan Produk

Pilih Tianjin Beida sebagai pengilang dan pembekal anda, pilih penyelesaian Kabel Tembaga Beralun Kalis Api RTTZ yang boleh dipercayai. Kami boleh menawarkan harga terus kilang.

Rttz Fire Retardant Corrugated Copper Cable

Skop permohonan:

model kabel	Senario yang berkenaan	Senario aplikasi
RTTZ	Voltan berkadar 0.6/1kV dan ke bawah, sesuai untuk penghantaran dan pengagihan kuasa di tempat yang mempunyai keperluan perlindungan kebakaran yang tinggi, terutamanya untuk memadam kebakaran dan talian bekalan kuasa kecemasan	Bangunan bertingkat tinggi, hospital, kereta bawah tanah, terowong, pusat data, pusat membeli-belah, dewan pameran, garaj, tempat hiburan, industri kimia, metalurgi dan lokasi lain yang bersuhu tinggi/mudah terbakar dan meletup
WD-RTTYZ	Sama seperti RTTZ, ia juga diperlukan untuk memenuhi keperluan asap rendah, bebas halogen dan kalis api untuk ruang tertutup yang intensif kakitangan.	Kawasan yang mempunyai keperluan ketat untuk ketoksikan asap dan penghantaran cahaya, seperti kereta api bawah tanah, loji tenaga nuklear, sekolah, hospital, kilang makanan, bangunan kediaman bertingkat tinggi dan kompleks besar

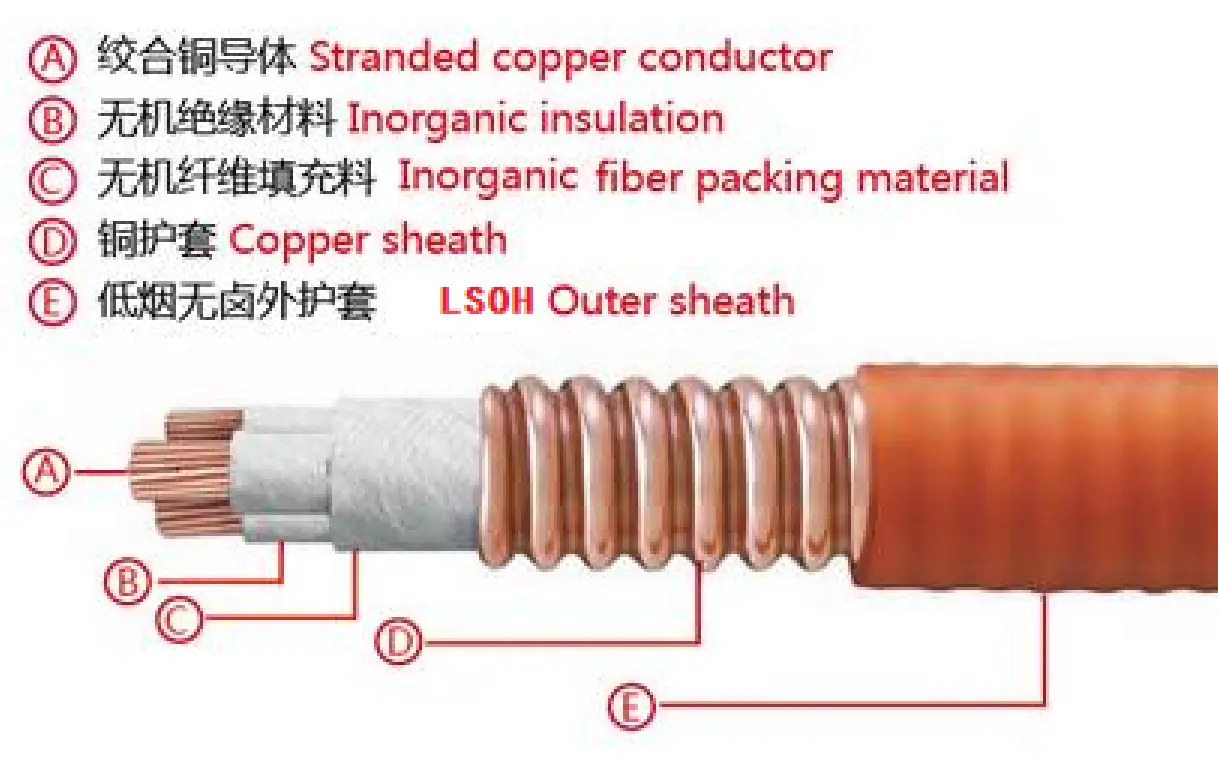

Struktur Produk

Pembinaan kabel dan keperluan teknikal

Konduktor: Mengguna pakai jenis pertama atau kedua konduktor tembaga annealed.

Lapisan penebat mineral: Ia dibuat dengan membungkus pita mika tahan api atau pita penebat mineral lain dengan fungsi yang serupa.

Pemasangan kabel dan lapisan pelindung: Teras kabel diisi dengan ketat dengan bahan yang mempunyai sifat kalis api dan kalis api, dan lapisan pelindung terdiri daripada kalis api dan pita kalis api yang sesuai dibalut.

Sarung logam tembaga: Ia dihasilkan menggunakan teknologi kimpalan argon argon jalur tembaga dan beralun.

Lapisan sarung: Ia diperbuat daripada bahan sarung poliolefin bebas halogen, asap rendah, kalis api. Secara amnya, ia adalah oren atau tangerine, tetapi hitam boleh dipilih mengikut keperluan.

gambar rajah struktur

Rttz Fire Retardant Corrugated Copper Cable

Parameter prestasi

Voltan terkadar Kabel Tembaga Beralun Kalis Api RTTZ ialah 0.6/1kV. Voltan ujian ditetapkan pada 3.5kV, dan voltan digunakan secara berterusan selama 5 minit tanpa sebarang kerosakan berlaku dalam tempoh ini. Suhu operasi jangka panjang maksimum konduktor kabel yang dibenarkan ialah 90 ℃.

Apabila meletakkan kabel, suhu ambien tidak boleh lebih rendah daripada 0 ℃. Jejari lentur minimum ialah 12 kali diameter luar kabel. Lapisan penebat mineral dibuat dengan teliti menggunakan pelbagai lapisan pita mika tahan api.

Pada 20ºC, rintangan konduktor mesti mematuhi piawaian yang ditetapkan untuk konduktor tembaga anil jenis 1 atau jenis 2 dalam GB/T 3956 dan IEC 60228. Pada suhu ambien, rintangan penebat kabel tidak boleh kurang daripada 100 MΩ·km.

Dari segi ujian rintangan api, ia memenuhi sepenuhnya keperluan standard GB/T 34926. Kaedah ujian khusus adalah seperti berikut:

Pertama, menjalankan ujian C, W, Z mengikut piawaian BS 6387;

Kedua, ujian hendaklah dijalankan mengikut peruntukan BS 8491;

Ketiga, menjalankan ujian rintangan api mengikut GB/T 19216.21, dengan suhu dikawal pada 950~1000℃, tempoh pendedahan kebakaran selama 180 minit, dan tempoh penyejukan selama 15 minit. Dalam tempoh ini, kabel tidak boleh mempamerkan litar pintas atau litar terbuka.

Kaedah perwakilan produk

Kod Produk

Pita mika mineral bertebat kabel bersarung tembaga beralun…….R

Sarung luar poliolefin……………………Y

Konduktor kuprum .......................... T

Bebas halogen dan asap rendah …………………WD (pilihan)

Sarung kuprum .......................... T

Gred kalis api A/B/C... ZA/B/C

Pita mika .......................................................................................Z

Voltan berkadar …………………0.6/1

Spesifikasi kabel

kiraan teras	1	2	3	4	5	3+1, 3+2	4+1
keratan rentas mm²	25～630	1.5～300	1.5～240	1.5～185	1.5～150	4～185	4～150

Langkah berjaga-jaga untuk kabel

Pemasangan

Kaedah peletakan: Ia boleh diletakkan di dalam terowong, parit kabel, dulang, palung dan aci, menyokong kedua-dua peletakan terdedah dan tersembunyi. Untuk kabel teras tunggal, adalah dilarang menggunakan bahan pengalir magnetik (seperti dawai besi) untuk penetapan bagi mengelakkan kehilangan arus pusar.

Lenturan dan rentang: Kawal jejari lentur mengikut spesifikasi pengeluar. Rujukan untuk rentang penyangkut mendatar: Untuk diameter luar ≤20mm, rentang ialah 400mm; bagi mereka yang >20mm, rentangnya ialah 800mm. Untuk rentang sokongan menegak: Untuk diameter luar ≤20mm, rentang ialah 1500mm; bagi mereka yang >20mm, rentangnya ialah 1000mm.

Melepaskan dan penetapan: Lepaskan kabel mengikut arah yang ditanda pada gulungan kabel untuk mengelakkan berpusing; rujuk kepada keperluan di atas untuk rentang penetapan dalam dulang kabel.

Terminal dan penyambung

Fabrikasi terminal: Keluarkan kira-kira 300mm penebat daripada konduktor hujung, kelimkan hidung wayar, dan gunakan megohmmeter untuk menguji rintangan penebat antara sarung kuprum dan konduktor, serta antara konduktor. Selepas memastikan rintangan penebat adalah memuaskan, gunakan lengan yang boleh dikecutkan haba untuk pengedap.

Penyambung perantaraan: Adalah lebih baik untuk menggunakan penyambung siap dengan penarafan tahan api yang konsisten dengan badan kabel. Semasa pemasangan di tapak, adalah perlu untuk memastikan pengedap dan penebat untuk mengurangkan titik kerosakan.

Operasi dan penyelenggaraan

Kawalan suhu: Semasa operasi biasa, suhu konduktor tidak boleh melebihi 90 ℃. Apabila konduktor tidak boleh disentuh dan tidak bersentuhan dengan bahan mudah terbakar, suhu sarung boleh dinaikkan kepada 105 ℃.

Ujian penebat: Gunakan megger secara kerap untuk menguji rintangan penebat untuk memastikan tiada kelembapan atau kerosakan; sarung kuprum perlu dibumikan dengan pasti untuk memastikan keselamatan.

Pencegahan dan perlindungan kehilangan: Elakkan menggaru sarung dengan objek tajam, dan tambah lengan pelindung apabila melalui dinding/papak lantai untuk mengelakkan kerosakan mekanikal.
