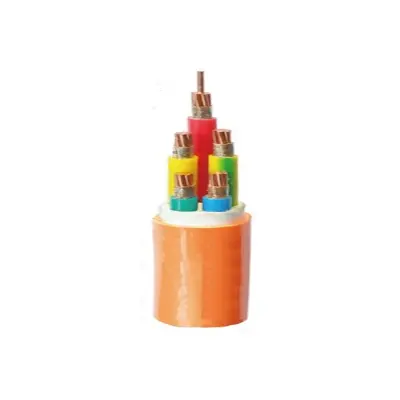

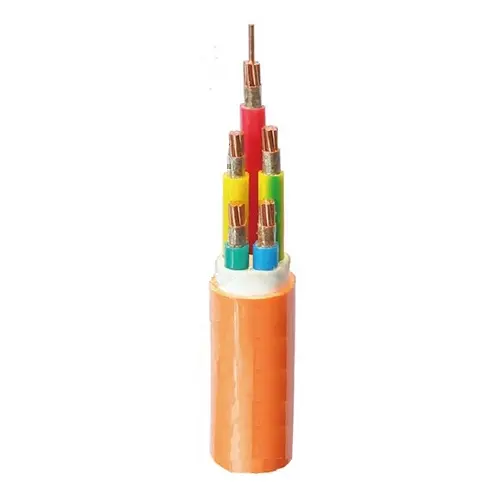

Kabel Tahan Api Fleksibel BBTRZ

Skop permohonan:

Kabel Tahan Api Fleksibel BBTRZ digunakan sebagai talian bekalan kuasa utama dari pencawang (atau bilik pengedaran utama) ke sistem perlindungan kebakaran, atau di lokasi khas dan Kelas I. Ia dikehendaki digunakan sebagai kabel kalis api Kelas A atau sebagai pengganti untuk penggunaan jangka panjang kabel kalis api bebas asap 90°C dan bebas halogen. Kabel ini digunakan dalam aplikasi pemasangan tetap.

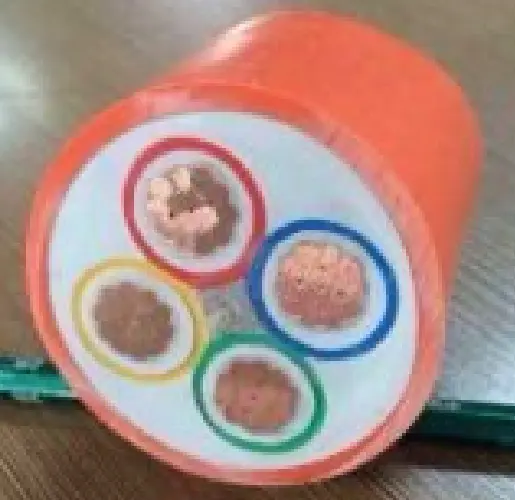

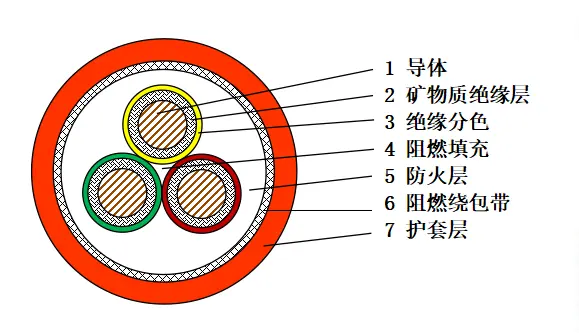

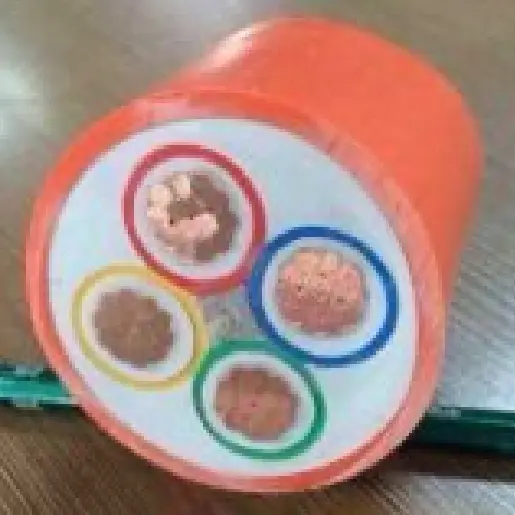

Struktur Produk

Reka bentuk struktur kabel adalah teliti dan profesional. Bahagian konduktor menggunakan sama ada jenis konduktor tembaga anil pertama atau kedua, yang mempunyai kekonduksian dan fleksibiliti yang sangat baik, memenuhi keperluan penghantaran kuasa pelbagai senario.

Lapisan penebat mineral menggunakan pita mika tahan api yang dibalut, yang, kerana sifat bahannya yang unik, boleh menghalang penyebaran api dengan berkesan dalam menghadapi suhu atau nyalaan tinggi, memberikan perlindungan kebakaran yang boleh dipercayai untuk kabel.

Lapisan penebat berkod warna menggunakan bahan penebat polietilena bersilang, dengan pelbagai kaedah pengekodan warna. Pewarna penebat boleh ditambah, atau pita warna, benang berwarna, dsb. boleh digunakan, memudahkan pengenalpastian cepat dan tepat litar semasa pemasangan dan penyelenggaraan kabel.

Dalam proses pengisian kabel, bahan pengisian kalis api digunakan di tengah untuk menyekat perambatan nyalaan. Sementara itu, pita pembalut boleh digunakan untuk mengikat bahan pengisian untuk memastikan pengisian yang ketat dan kestabilan struktur.

Lapisan tahan api terdiri daripada mineral dan pita pembalut. Pertama, lapisan bahan mineral, yang mempunyai kelebihan seperti ketahanan api, ketahanan api, rintangan suhu tinggi, dan penebat haba, diekstrusi ke teras berkabel untuk membina penghadang api. Lapisan luar dilindungi oleh pita kalis api yang dibalut di sekelilingnya untuk meningkatkan kesan kalis api dan memastikan operasi kabel yang selamat dalam persekitaran yang melampau.

Sarungnya diperbuat daripada bahan sarung poliolefin bebas halogen, asap rendah, kalis api, yang mempamerkan sifat kalis api yang sangat baik dan tidak menghasilkan asap berbahaya semasa pembakaran, sekali gus mengurangkan bahaya kepada kakitangan dan alam sekitar. Sarungnya biasanya berwarna oren atau tangerine, yang menarik perhatian dan mudah dikenal pasti. Ia juga boleh diwarnakan hitam atas permintaan untuk memenuhi keperluan senario penggunaan yang berbeza.

Parameter prestasi

Voltan terkadar bagi Kabel Tahan Api Fleksibel BBTRZ ini ialah 0.6/1kV. Semasa fasa ujian, voltan ujian 3.5kV telah digunakan selama 5 minit, dan tiada kerosakan berlaku. Had suhu operasi jangka panjang yang dibenarkan bagi konduktor kabel ialah 90 ℃. Semasa meletakkan kabel, suhu ambien tidak boleh lebih rendah daripada 0 ℃. Jejari lentur minimum ialah 12 kali diameter luar kabel (12*OD). Lapisan penebat mineral diperbuat daripada pelbagai lapisan pita mika dengan sifat tahan api.

Dari segi ketahanan api, kabel ini memenuhi keperluan kedua-dua piawaian korporat dan IEC 60331-1, dengan tempoh pembakaran sehingga 180 minit. Berkenaan dengan rintangan konduktor pada 20ºC, ia mesti mematuhi spesifikasi sama ada untuk konduktor tembaga anil Jenis 1 atau Jenis 2 seperti yang digariskan dalam GB/T 3956 dan IEC 60228. Bagi rintangan penebat, rintangan penebat kabel tidak boleh kurang daripada 100 MΩ·km pada suhu ambien.

Di samping itu, kabel siap mesti menjalani ujian ketahanan api, dengan kaedah ujian mengikut peruntukan GB/T 19216.21. Suhu untuk pendedahan kebakaran ditetapkan pada 950~1000℃, dengan tempoh 180 minit, diikuti dengan tempoh penyejukan selama 15 minit. Dalam tempoh ini, kabel tidak boleh mempamerkan litar pintas atau litar terbuka.

Spesifikasi kabel biasa

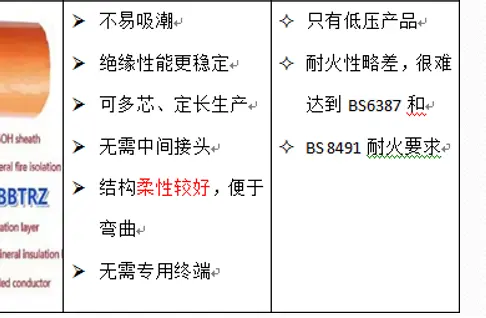

Kebaikan dan keburukan kabel tahan api fleksibel BBTRZ berbanding kabel berpenebat mineral BTTZ:

Kelebihan:

Penebat kabel tidak terdedah kepada penyerapan lembapan dan mempunyai prestasi penebat yang stabil.

Teras berbilang boleh dihasilkan dalam panjang tetap, mengurangkan bilangan penyambung perantaraan dalam kabel.

Strukturnya fleksibel, memudahkan lenturan kabel dan mengurangkan kesukaran meletakkan.

Kabel boleh digunakan tanpa penamatan khusus, mengurangkan kos aksesori.

Kelemahan: Rintangan api sedikit lebih rendah dan tidak dapat memenuhi keperluan BS 8491.

Suhu operasi maksimum ialah 90 ℃, yang tidak mencapai 250 ℃ BTTZ

Tahap prestasi pembakaran tertinggi boleh memenuhi keperluan Kelas B1, tetapi tidak dapat memenuhi keperluan Kelas A.

Senario aplikasi：

bangunan tinggi

stesen keretapi

terminal lapangan terbang

tempat menarik bersejarah dan keindahan pemandangan

Pembungkusan & Penghantaran

Butiran Pembungkusan:

Ia ditentukan oleh kuantiti dan keperluan yang anda beli. Boleh dirunding.

Pelabuhan: Pelabuhan Tianjin

Penghantaran: Melalui Laut, Melalui Udara, Dengan ekspres.
