Kabel Kuasa SWA Bersarung PVC XLPE Bertebat

Kabel Kuasa SWA Bersarung PVC Bertebat XLPE terdiri daripada konduktor tembaga T1R, penebat XLPE, pita pembalut PVC Perisai bendung keluli dan sarung PVC.

Jenis kabel biasa ialah YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA.

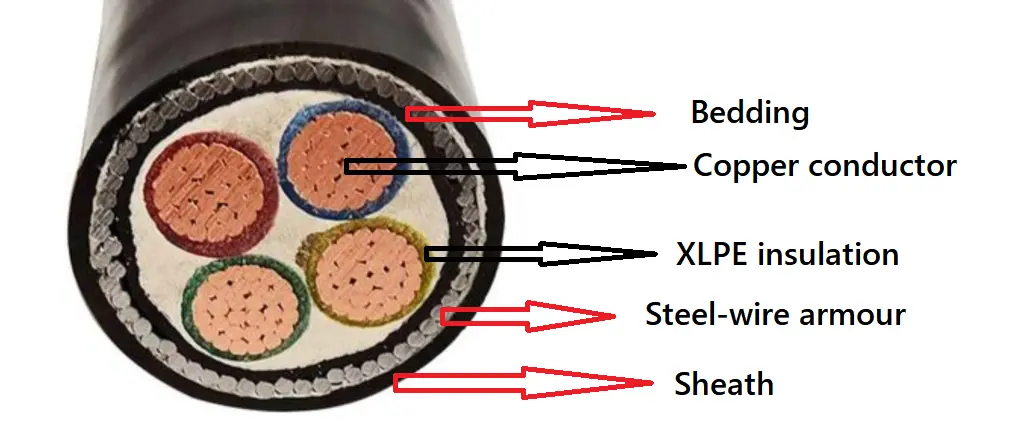

Struktur Produk

Kabel Kuasa SWA Bersarung PVC Bertebat XLPE terdiri daripada konduktor tembaga T1R, penebat XLPE, pita pembalut PVC Perisai bendung keluli dan sarung PVC.

Konduktor: Konduktor Kuprum atau Aluminium , dirian bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008, Untuk luas keratan rentas tidak lebih daripada 6mm², bulat yang kukuh

konduktor boleh digunakan, Kelas 1 hingga IEC 60228 dan GB/T 3956-2008.

Penebat: Ketebalan penebat, sifat bahan hendaklah mengikut IEC 60502 dan GB/T 12706.

Warna Teras: 1 teras: merah atau kuning atau hijau atau biru atau hitam

2 teras: merah, biru atau merah, hitam

3 teras: kuning, hijau, merah atau merah, kuning, biru

4 teras: kuning, hijau, merah, biru atau merah, kuning, biru, hitam

5 teras: kuning, hijau, merah, biru, hitam atau merah, kuning, biru, hitam, hijau

Di atas 5 coe: teras putih dengan nombor hitam atau reben berwarna berbeza

Penutup dalam: Penutup dalam mungkin tersemperit atau dilap. Bahan hendaklah sesuai untuk suhu operasi kabel dan serasi dengan bahan penebat.

Perisai dawai keluli: Dalam kabel berbilang teras, perisai hendaklah digunakan pada penutup dalam wayar keluli yang mematuhi. Kabel teras tunggal untuk digunakan pada a.c. sistem hendaklah terdiri daripada wayar keluli bukan magnet.

Sarung luar: Ketebalan sarung, sifat material hendaklah mengikut IEC 60502 dan GB/T 12706.

Kabel kalis api: Bahan sarung luar PVC kalis api hendaklah digunakan. Gred kalis api boleh dikelaskan kepada tiga kategori: Tandan A, B dan C.

Kabel tahan api: Dua lapisan pita Mika hendaklah dililit di sekeliling konduktor.

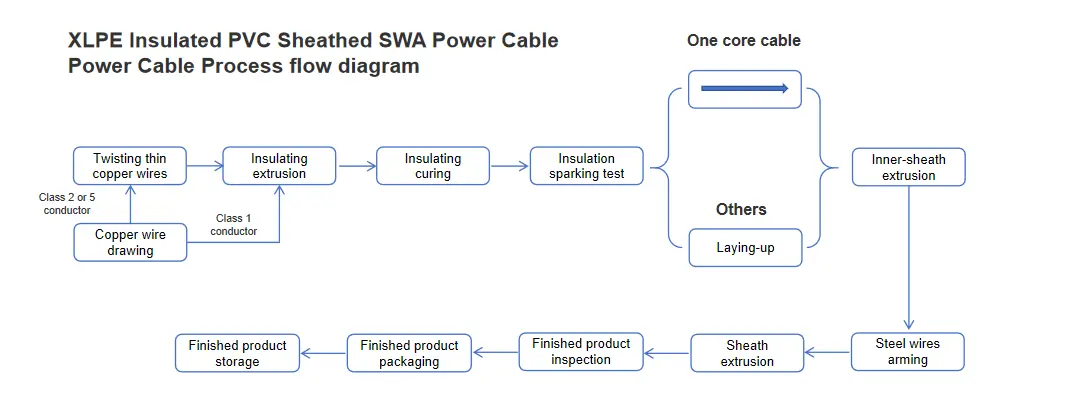

Gambarajah aliran proses

Parameter prestasi

Voltan terkadar: 0.6/1 kV

Voltan ujian: 3.5kV selama 5 minit tiada kerosakan berlaku

Suhu kerja: -5º C hingga +90 ºC

Suhu litar pintas: +250 ºC

Jejari Lenturan Lentur Minimum: 15* OD;

Jejari Lenturan Statik Minimum: 10* OD;

Ujian kabel:

1. Ujian rintangan DC konduktor: Rintangan DC konduktor 20ºC hendaklah mematuhi GB/T 3956-2008, IEC 60228.

2. Ujian voltan AC: 3.5kV/5min, tiada kerosakan.

Ujian pensampelan:

1. Pemeriksaan struktur konduktor: Ia hendaklah mematuhi keperluan teknikal GB/T 3956-2008, IEC 60228.

2. Saiz penebat, lapisan, perisai pita keluli dan struktur sarung hendaklah mematuhi keperluan GB/T 12706.1-2020, IEC 60502.1.

Ujian pemanjangan terma:

Prosedur pensampelan dan ujian hendaklah mematuhi peruntukan GB/T 2951.21-2008, IEC 60811-2-1, Bab 9, dan keputusan hendaklah mematuhi peruntukan GB/T 12706.1-2020, IEC 60502.1.

Ujian jenis:

Ujian prestasi mekanikal dan fizikal penebat dan sarung hendaklah mematuhi keperluan GB/T 12706.1-2020 dan IEC 60502.1.

Prestasi elektrik hendaklah mematuhi GB/T 12706.1-2020, IEC 60502.1

Ujian pembakaran kabel tunggal hendaklah mematuhi GB/T 19666-2019, IEC 60332.

Ujian kalis api yang digabungkan bagi kabel memenuhi keperluan GB/T 19666-2019, IEC 60332.

Ujian rintangan api kabel hendaklah mematuhi keperluan GB/T 19666-2019 dan IEC 60331.

Kapasiti membawa arus dalam ampere（A）

Pembungkusan & Penghantaran

Butiran Pembungkusan:

Ia ditentukan oleh kuantiti dan keperluan yang anda beli. Boleh dirunding.

Pelabuhan: Pelabuhan Tianjin

Penghantaran: Melalui Laut, Melalui Udara, Dengan ekspres.
