Kabel Kuasa Tidak Berperisai Bersarung XLPE Bertebat LSZH

Tianjin Beida ialah pengilang China dan pembekal Kabel Kuasa Tidak Berperisai XLPE Bertebat LSZH Bersarung. Kabel ini tidak menghasilkan halogen apabila terbakar dan menghasilkan sedikit asap. Sekiranya berlaku kebakaran, ini menyediakan masa melarikan diri yang agak lama, menjadikannya sesuai untuk kawasan berpenduduk padat. Dengan ciri keselamatan dan alam sekitar yang luar biasa, mereka telah menjadi pilihan ideal untuk bangunan awam, kompleks komersial dan lokasi lain yang berpenduduk padat.

Hantar Pertanyaan

Penerangan Produk

XLPE Insulated LSZH Sheathed Non-perisai Kabel Kuasa adalah produk berkualiti tinggi yang ditawarkan oleh Tianjin Beida, kami adalah pengeluar dan pembekal yang boleh dipercayai. Siri kabel ini menggunakan penebat XLPE yang dihasilkan melalui proses pemautan silang fizikal, yang bukan sahaja memiliki sifat elektrik yang sangat baik (rintangan suhu sehingga 90 ℃, dengan had suhu operasi atas 30% lebih tinggi daripada kabel PVC), tetapi juga mencapai kejayaan dua kali dalam kalis api dan keramahan alam sekitar melalui pengubahsuaian struktur molekul. Sarung luarnya diperbuat daripada bahan poliolefin asap rendah bebas halogen yang dirumus khas, menghasilkan hanya sedikit asap putih semasa pembakaran, dan ketumpatan asap dan penghantaran cahayanya memenuhi keperluan tahap tertinggi standard GB/T 17651, memastikan keterlihatan di tempat kejadian kebakaran kekal dalam julat yang selamat.

Pada masa ini, siri kabel Beida telah membentuk matriks produk lengkap, meliputi semua tahap voltan daripada 0.6/1kV hingga 26/35kV, dan semua keratan rentas konduktor daripada 1.5mm² hingga 1000mm². Antaranya, jenis WDZ-YJY sesuai untuk persekitaran dalaman yang kering, manakala jenis WDZ-YJY23 mempunyai formula sarung yang dioptimumkan untuk persekitaran lembap, dan jenis WDZ-YJY43, dengan reka bentuk lapisan kalis air membujur tambahannya, boleh memenuhi keperluan senario khas seperti koridor paip bawah tanah.

Struktur Produk

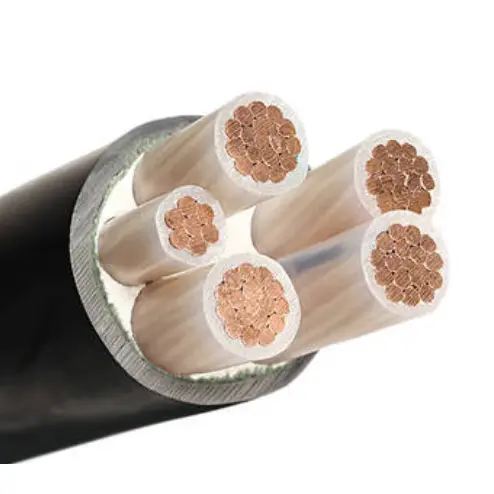

Kabel Kuasa Tidak Berperisai Bertebat XLPE Bertebat LSZH terdiri daripada konduktor tembaga T1R, penebat XLPE dan sarung poliolefin LSOH.

Konduktor: Konduktor Kuprum atau Aluminium , dirian bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008, Untuk luas keratan rentas tidak lebih daripada 6mm², bulat yang kukuh

konduktor boleh digunakan, Kelas 1 hingga IEC 60228 dan GB/T 3956-2008.

Penebat: Ketebalan penebat, sifat bahan hendaklah mengikut IEC 60502 dan GB/T 12706.

Warna Teras: 1 teras: merah atau kuning atau hijau atau biru atau hitam

2 teras: merah, biru atau merah, hitam

3 teras: kuning, hijau, merah atau merah, kuning, biru

4 teras: kuning, hijau, merah, biru atau merah, kuning, biru, hitam

5 teras: kuning, hijau, merah, biru, hitam atau merah, kuning, biru, hitam, hijau

Di atas 5 coes: teras putih dengan nombor hitam atau perjanjian teknikal dengan pelanggan

Sarung luar: Ketebalan sarung, sifat material hendaklah mengikut IEC 60502 dan GB/T 12706.

Kabel kalis api: Bahan sarung luar poliolefin kalis api LSOH hendaklah digunakan. Gred kalis api boleh dikelaskan kepada tiga kategori: Tandan A, B dan C.

Kabel tahan api: Dua lapisan pita Mika hendaklah dililit di sekeliling konduktor.

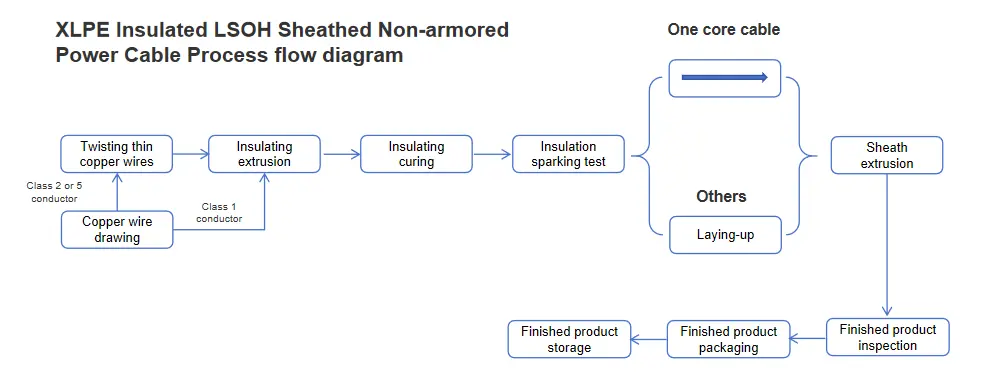

Gambarajah aliran proses

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

Aplikasi Produk

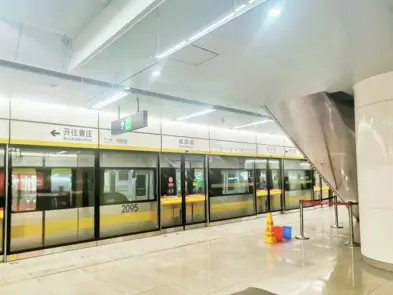

Untuk kereta bawah tanah, terowong bawah tanah, kejuruteraan pertahanan udara awam dan bangunan kilang penting kejuruteraan tertutup bawah tanah lain, makmal utama, pusat data, loji kimia, bangunan bertingkat tinggi, hospital, pusat beli-belah, sekolah, gimnasium, pawagam, stesen kereta api berkelajuan tinggi/bilik menunggu lapangan terbang dan tempat sesak lain dengan keperluan tinggi untuk keselamatan dan kakisan.

Perbandingan dengan kabel bersarung PVC biasa

watak	Kabel asap rendah bebas halogen	Kabel PVC
keselamatan kebakaran	Apabila dibakar, ia menghasilkan sedikit asap, dan gasnya tidak toksik dan tidak menghakis.	Apabila dibakar, ia menghasilkan sejumlah besar gas toksik dan menghakis (HCl) dan sejumlah besar asap putih.
Prestasi alam sekitar	Ia mempunyai prestasi alam sekitar yang sangat baik dan tidak mengandungi halogen selepas pembakaran.	Tidak mesra alam
Sifat mekanikal dan fizikal	Ia lebih keras daripada PVC, tetapi rintangan koyakannya tidak sebaik PVC.	Ia lembut, mempunyai sifat lenturan yang baik, dan rintangan koyakan yang baik.
kos	kos yang lebih tinggi	kos yang lebih rendah

Parameter prestasi

Produk ini mempunyai voltan terkadar 0.6/1 kV. Semasa ujian, voltan ujian sehingga 3.5 kV telah digunakan dan dikekalkan selama 5 minit tanpa sebarang kerosakan, menunjukkan prestasi penebat yang boleh dipercayai. Mengenai rintangan konduktor, pada 20 ℃, nilai rintangan konduktornya mematuhi piawaian IEC 60228 atau GB/T 3956, memastikan prestasi elektrik yang stabil.

Dari segi kebolehsuaian suhu, produk ini mempamerkan prestasi cemerlang, beroperasi secara stabil pada julat suhu yang luas dari -5 ℃ hingga +90 ℃. Walaupun dalam keadaan litar pintas, ia boleh menahan suhu sehingga +250 ℃ tanpa kerosakan. Mengenai prestasi lenturan, produk menetapkan jejari lenturan minimum 15 kali diameter luar dan jejari lentur statik minimum sebanyak 10 kali diameter luar, memastikan fleksibiliti semasa pemasangan dan penggunaan.

Tambahan pula, Kabel Kuasa Tidak Berperisai Bersarung XLPE Bertebat LSZH memenuhi piawaian tinggi dalam kalis api dan rintangan api. Ketahanan nyalaannya mematuhi piawaian IEC 60332 atau GB/T 19666, dengan berkesan menghalang penyebaran api; rintangan apinya mematuhi piawaian IEC 60331 atau GB/T 19666, memastikan ia mengekalkan fungsi tertentu walaupun dalam keadaan yang melampau seperti kebakaran. Pada masa yang sama, nilai pH dan kekonduksian produk mematuhi piawaian IEC 60754 dan GB/T 19666-2019 dengan ketat, ketransmisian cahayanya mematuhi piawaian IEC 61034 dan GB/T 19666-2019, dan jumlah pelepasan gas asid halogen 19666-2019 juga mematuhi IEC 61034 dan GB/T 19666-2019. standard, secara menyeluruh memastikan keselamatan produk dan keramahan alam sekitar.

Kapasiti membawa arus dalam ampere（A）

taip	CU/XLPE/PVC; AL/XLPE/PVC		CU/XLPE/PVC; AL/XLPE/PVC
Bilangan teras	Teras tunggal		Berbilang teras
Kawasan keratan rentas ,mm²	Di udara		Di udara
Kawasan keratan rentas ,mm²	Cu	Al	Cu	Al
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
